CNC Kontrol Ünitesi Teknolojisi: İşleme Hassasiyetinin Dijital Kalbi
Endüstriyel imalat hatlarında ve hassas tezgâhlarda üretimin kusursuzluğu, doğrudan **CNC kontrol ünitesinin** işleme performansına, sinyal kararlılığına ve eksen senkronizasyon yeteneğine dayanır. Bilgisayar destekli üretim verilerinin (G/M kodları) işlenerek step veya servo sürücülere hatasız pals/yön (pulse/direction) sinyalleri olarak aktarılması, makinenin dinamik tepki süresini ve yüzey kalitesini belirleyen temel etkendir.
Şahin Rulman olarak; çevresel elektromanyetik gürültülere karşı dirençli, yüksek işlemci kapasitesine sahip 3, 4 ve 5 eksenli çevrim içi/çevrim dışı (offline) kontrol ünitelerini ve ergonomik kontrol paneli türevlerini endüstrinin hizmetine sunuyoruz.
Yüksek Performanslı CNC Kontrol Ünitelerinin Avantajları
Makine parkurunuzun verimliliğini maksimize etmek ve operasyonel kayıpları sıfıra indirmek için tercih edeceğiniz kontrol üniteleri şu üstün teknik özelliklerle donatılmıştır:
Çok Eksenli Senkronizasyon: 3 eksenli standart frezelerden, eş zamanlı 5 eksen karmaşık geometri işleme kapasitesine sahip gelişmiş ünite mimarileri (Örn: SMC5 serisi).
Harici Bellek ve PC Bağımsız Çalışma: USB bellek üzerinden doğrudan G-kodu okuyabilen DSP tabanlı offline paneller sayesinde bilgisayar arızalarına son.

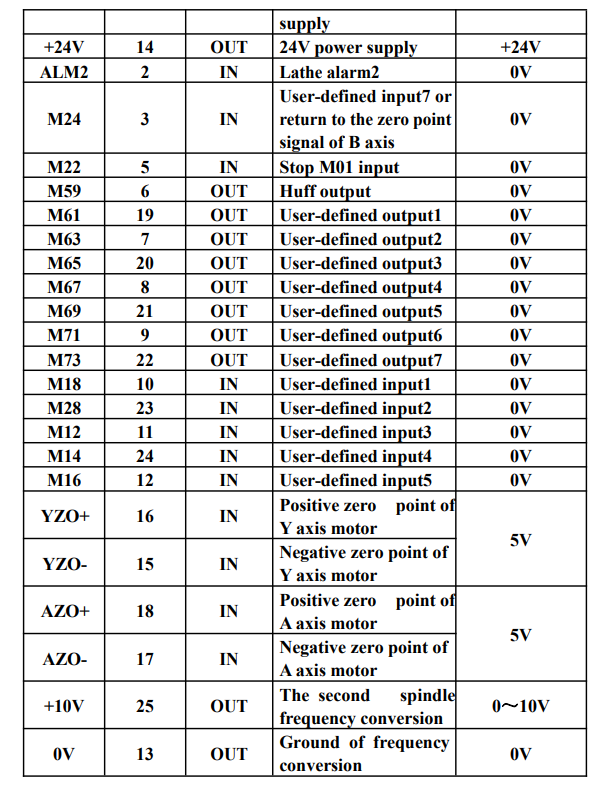

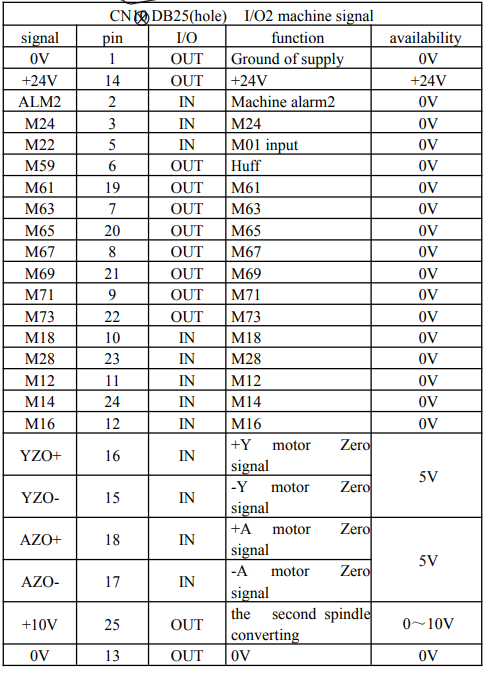

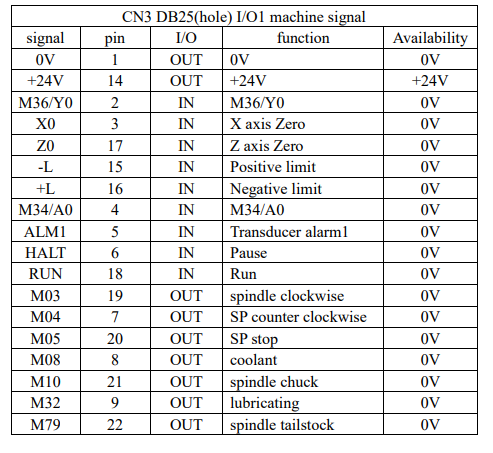

Gelişmiş G/Ç (I/O) ve Emniyet Mimarisi: Optik izolasyonlu giriş/çıkış portları, acil durdurma (E-Stop) çevrimleri ve limit switch emniyet güvenliği.

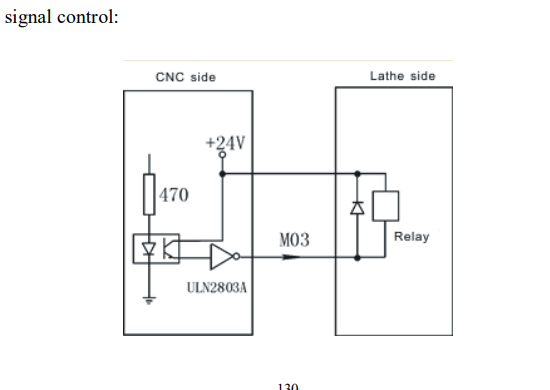

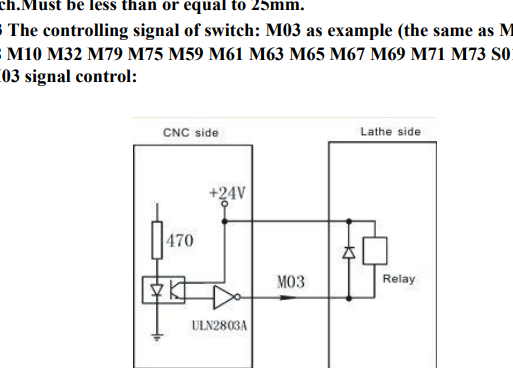

Takım Değiştirme (ATC) Entegrasyonu: Otomatik takım değiştirme proseslerini kusursuz yöneten makro ve röle kontrol altyapısı.
Kararlı Sinyal İletimi: Yüksek frekanslı parazitleri filtreleyen lojik devre tasarımları ile adım kaçırma ve pozisyon sapması problemlerine karşı tam koruma.
DSP ve Offline Kontrol Üniteleri ile Bilgisayarsız Üretim
Geleneksel PC tabanlı port (Paralel port/Mach3) sistemlerinin aksine, modern **DSP kontrol üniteleri** iş istasyonuna ihtiyaç duymadan doğrudan flash bellek üzerinden operasyon yürütür. Özellikle lazer kesim, plazma ve çok eksenli router uygulamalarında kararlılığı artıran bu sistemler; operatör paneli üzerinden anlık hız (feedrate) ve mil (spindle) devir modifikasyonuna olanak tanır.

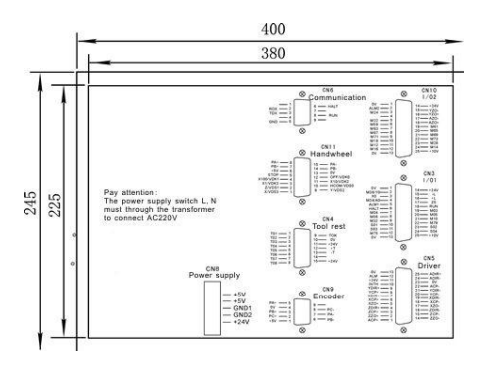

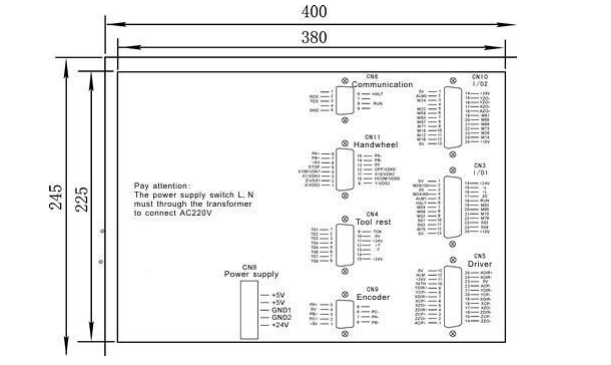

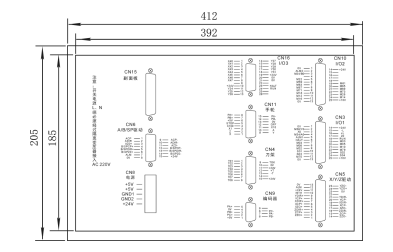

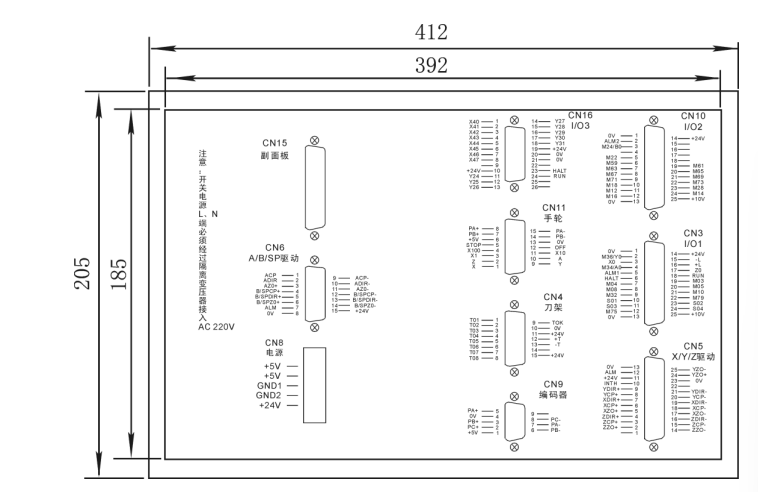

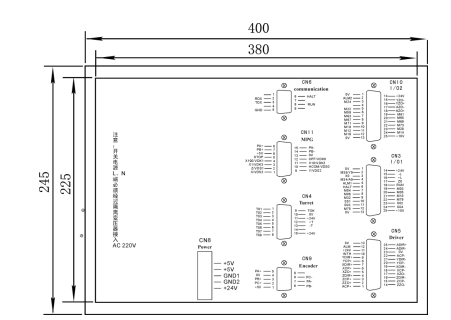

Kontrol Ünitesi Kablolama, Sinyal ve Parametre Ayarları
Kontrol kartı ile motor sürücüleri arasındaki fiziksel bağlantıların doğruluğu, sistemin kararlı çalışması için kritik öneme sahiptir. Yanlış kablolama veya uyumsuz sinyal seviyeleri (örneğin 5V/24V uyumsuzlukları) optokuplörlerin tetiklenememesine ya da gürültü kaynaklı eksen kaymalarına yol açabilir:
Lojik Besleme Hatları: Kontrol ünitesi mantıksal devre beslemesinin harici ve stabilize edilmiş 24V DC güç kaynaklarından sağlanması.

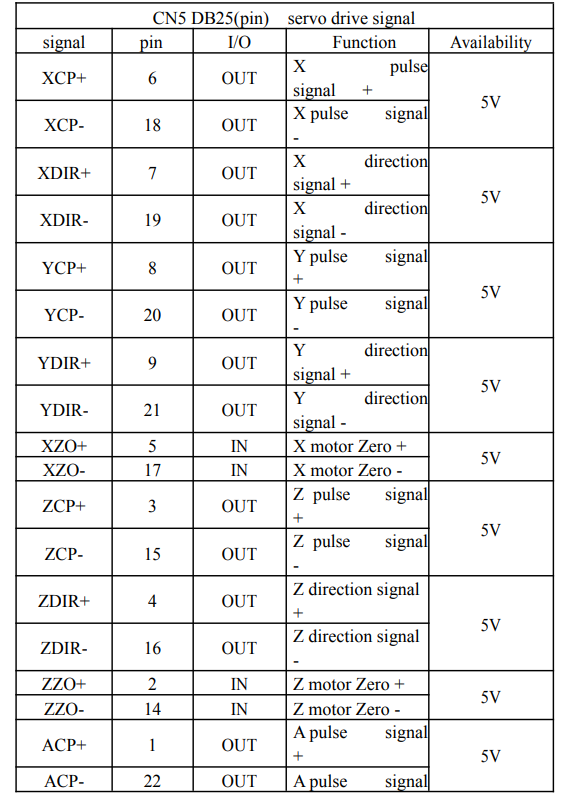

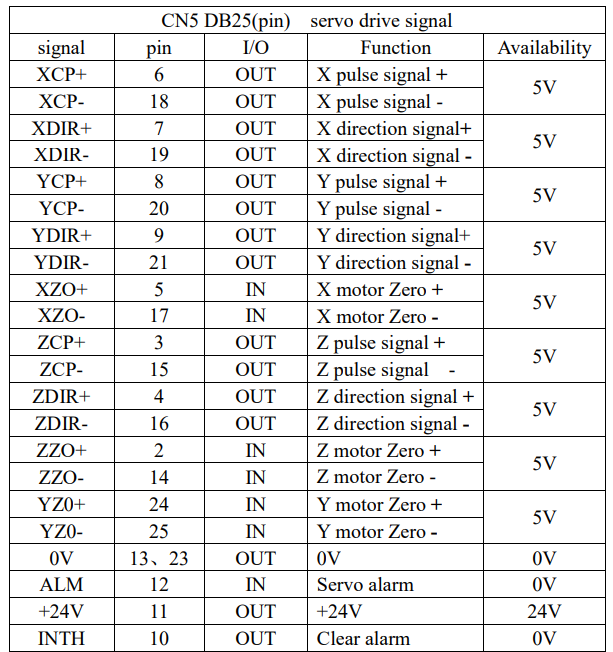

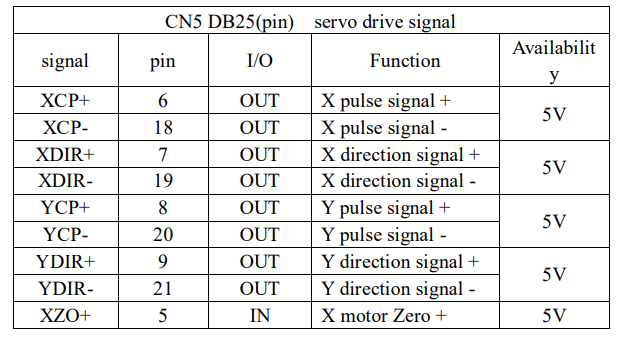

Pals ve Yön Hatları: Sürücü optokuplör direnç değerlerinin kontrol kartı çıkış akımlarına uygun olarak optimize edilmesi.

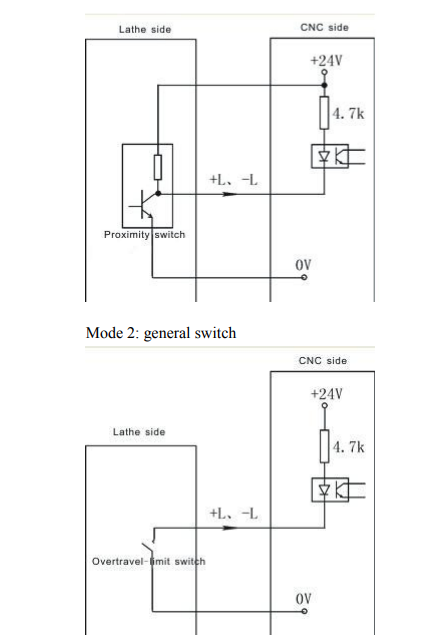

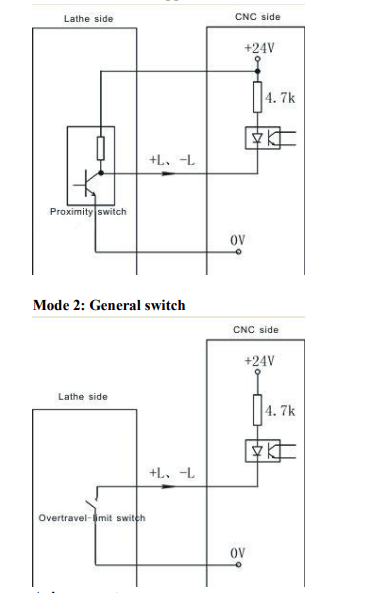

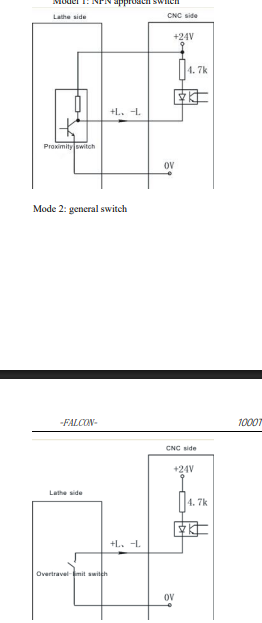

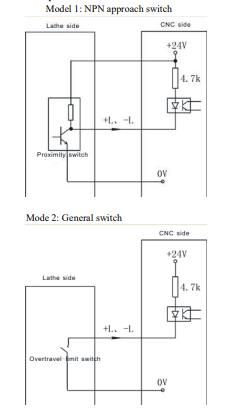

Referans (Home) ve Limit Sensörleri: Eksen sıfırlama hassasiyetini artıran endüktif ve mekanik sensör port konfigürasyonları.

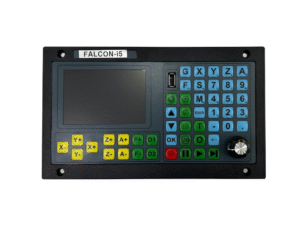

Geliştirdiğimiz CNC kontrol paneli; freze, torna, lazer kesim, plazma kesim ve 3D yazıcı sistemleri başta olmak üzere birçok farklı makine tipiyle sorunsuz şekilde çalışabilecek şekilde tasarlanmıştır. Evrensel G-kod desteği ve esnek giriş/çıkış yapısı sayesinde, farklı marka ve model makinelerle kolayca entegre edilebilir.
Kontrol panelimiz, seçilen modele bağlı olarak 2 eksenden başlayıp 8 eksene kadar eş zamanlı kontrol imkânı sunar. Bu yapı, özellikle çok eksenli ve karmaşık üretim süreçlerinde yüksek hassasiyet ve senkronizasyon avantajı sağlar. 96 serisi gibi bazı modellerde ise genellikle 3 veya 4 eksen standart olarak sunulmaktadır.
Panelimiz; Mach3, Mach4 ve UCCNC gibi yaygın kullanılan CNC yazılımlarının yanı sıra GRBL tabanlı açık kaynak sistemlerle de uyumlu çalışır. Bu geniş uyumluluk sayesinde mevcut altyapınıza kolayca entegre olabilir ve alışık olduğunuz yazılım ortamında üretime devam edebilirsiniz.

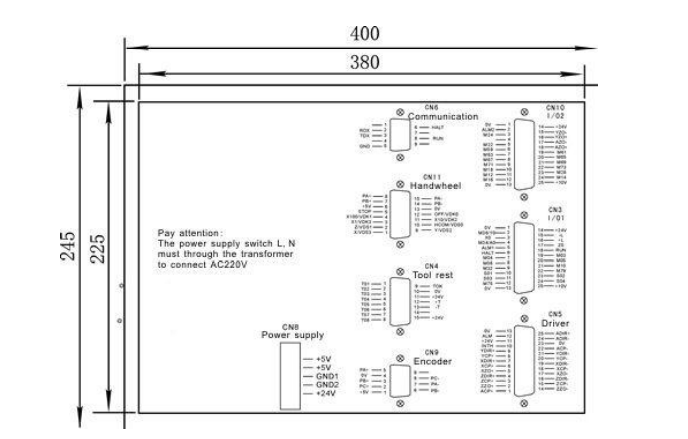

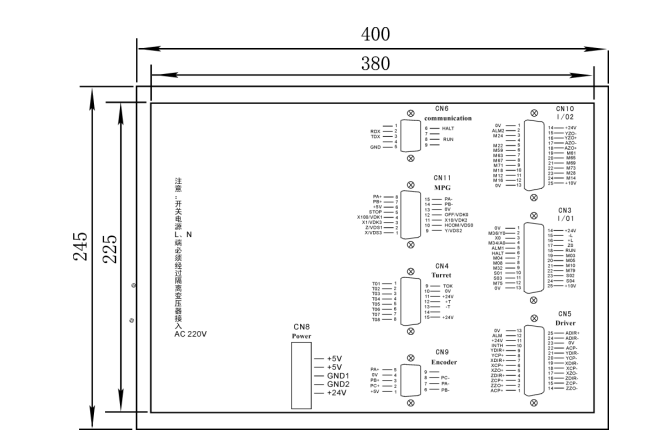

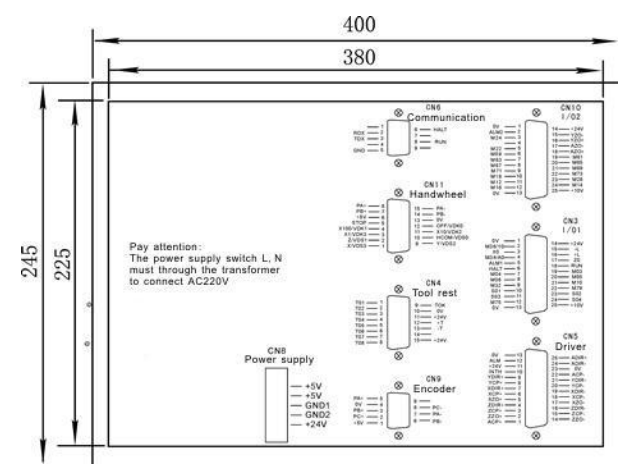

Kontrol paneli, kullanıcı dostu bağlantı yapısı ile öne çıkar. Standart konnektörler ve açık şekilde işaretlenmiş bağlantı noktaları sayesinde step motor ve servo sürücüler kolayca bağlanabilir. Detaylı kurulum dökümanları ve şemalar, kurulum sürecini oldukça pratik hale getirir ve temel teknik bilgiye sahip kullanıcılar için bile rahat bir kullanım sunar.
