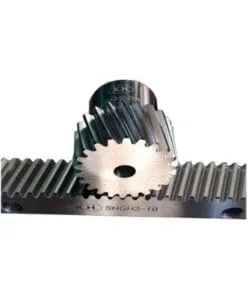

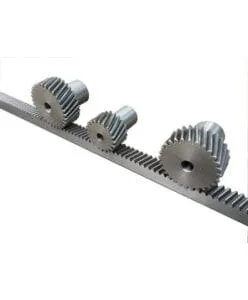

Kramayer Dişli Pinyon

Endüstriyel alanlarda sıklıkla kullanılan kramayer dişli ve pinyon sistemleri, mekanik düzeneklerde doğrusal hareketliliği sağlamak için tercih edilen bir sistemdir. Bu sistemde kramayer dişliler doğrusal dişli çubuğu görevini görürken, pinyon dişliler ise döner bir dişli çark görevini görür. Böylelikle pinyon dişli, kramayer dişlilerin üzerindeki dişlerle etkileşime girerek, döner hareketi doğrusal harekete dönüştürür. Böylelikle kramayer dişli ve pinyon sistemi, yüksek hassasiyet ve dayanıklılık sunarak endüstriyel uygulamalarda geniş bir kullanım alanı bulur. Bahsi geçen bu sistemler CNC makineleri, otomasyon sistemleri, robotik uygulamalar ve taşıma sistemleri gibi çeşitli alanlarda kullanılarak, doğru ve güvenilir bir doğrusal hareket sağlar. Ayrıca, modüler yapıları sayesinde özelleştirilebilir ve bakım işlemleri kolayca gerçekleştirilebilir. Siz de ihtiyacınız olan kramayer dişli ve pinyonları uygun fiyatlara Şahin Rulman’da bulabilirsiniz.

Kramayer Dişli Çeşitleri

Kramayer dişlileri, doğrusal hareketlerin sağlanmasında kullanılan kritik mekanik bileşenlerdir ve birbirinden farklı uygulama gereksinimlerine göre çeşitli türleri bulunmaktadır. Bu kramayer dişli çeşitlerine göz atacak olursak 5 farklı çeşidi olduğunu gözlemleyebiliriz. Bunlar; Helis Kramayer Dişli, Dişli Çubuklar, Kılavuzlu Kramayer Dişliler, Kavisli Kramayer Dişliler ve Helezon Dişlilerdir. Bahsi geçen kramayer dişli çeşitlerini detaylı şekilde incelemek gerekirse;

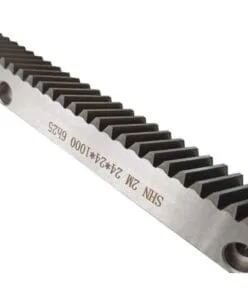

Helisel Dişli Kramayer

Helis kramayer dişli olarak da bilinen helisel dişli kramayerler, doğrusal hareket ile dişli sistemleri arasındaki dönüşümü sağlamak amacıyla kullanılan özel bir dişli türüdür. Bu dişli türü, klasik kramayer dişlilerin aksine helisel diş profiline sahip olup, dişlerin eğik olarak yerleştirildiği bir tasarıma sahiptir. Bu noktada helis kramayer dişliler, dişlinin daha sessiz ve düzgün bir çalışma performansı sergilemesine yardımcı olurlar. Aynı zamanda da yüklerin daha dengeli bir şekilde dağıtılmasına ve dişli arasındaki sürtünmenin azaltılmasını da sağlar. Helis kramayer genellikle yüksek hassasiyet ve güçlü performans gerektiren uygulamalarda tercih edilir. Böylelikle uzun ömürlü ve güvenilir bir çalışma imkanı sunarlar.

Dişli Çubuklar

Bir diğer dişli türü olan dişli çubuklar, mekanik sistemlerde doğrusal hareketi sağlamak için tercih edilmektedir. Bu doğrultuda dişli çubuklar, dişli çarklarla etkileşime girerek dönüş hareketini doğrusal harekete dönüştürür. Bahsi geçen dişli çubukları genellikle metal veya plastik malzemelerden üretilir ve çeşitli endüstriyel uygulamalarda kullanılır. Böylelikle hassas ve güvenilir bir hareket kontrolü sağlanır. Dişli çubukların kullanım alanlarından da bahsetmek gerekirse CNC makinelerinde, robotik sistemlerde ve otomasyon uygulamalarında tercih edilmektedir.

Kılavuzlu Kramayer Dişliler

Kılavuzlu kramayer dişliler mekanik sistemlerde kullanılan bir kramayer dişli modelidir. Bu dişli modeli genel olarak bir dişli çubuğu ile birlikte kullanılarak döner hareketin, doğrusal harekete dönüştürülmesi sağlar. Bu dişlilerin en büyük avantajı, üzerinde yer alan kılavuzlama yüzeyleridir. Bu kılavuzlama yüzeyleri, dişli çubuğun hareketini daha stabil ve doğru bir hale getirir. Böylece sistemlerin daha az sürtünmesi ve daha yüksek doğruluk ile çalışmasına olanak tanır.

Kavisli Kramayer Dişliler

Kavisli kremayer dişliler, standart düz kremayer dişlilere kıyasla eğri veya kavisli bir yapıya sahiptir. Bu eğri ve kavisli yapıya sahip olan dişliler, eğrisel yollar veya kavisli yüzeyler de, doğrusal hareketin hassas bir şekilde yönlendirilmesini sağlar. Böylece karmaşık geometrilere sahip makinelerde veya araçlarda sorunsuz bir hareket olanağı sunar. Bu dişliler genellikle savunma sanayi ve özel endüstriyel makine gibi alanlarda yaygın olarak tercih edilmektedir.

Helezon Kramayer Dişli

Son kramayer dişli türü olan helezon kramayer dişliler, dişli çubukları üzerinde yer alan dişlerin helisel, yani eğik bir açıda kesildiği bir dişli türüdür. Bu dişli türü, dişlilerin birbiriyle temas ettiği alanı genişleterek daha yüksek yük taşıma kapasitesi ve daha sessiz bir çalışma imkanı sunar. Aynı zamanda da pürüzsüz hareket olanağı tanır.

Kramayer dişli çeşitlerini Şahin Rulman üzerinden uygun fiyatlara temin edebilirsiniz. Böylelikle geniş ürün yelpazesi ve yüksek kalite standartlarıyla, endüstriyel uygulamalarınızda ihtiyaç duyduğunuz kramayer dişlileri kolayca bulabilir ve projelerinize uygun kramayer dişli çeşidini seçebilirsiniz.

Pinyon Çeşitleri

Pinyon dişlileri, mekanik sistemlerde döner hareketin doğrusal harekete dönüştürülmesin de kritik rol oynayan dişli türleridir. Bu dişliler, genellikle kramayer dişlileri ile birlikte kullanılarak, lineer hareket mekanizmalarının oluşturulmasına yardımcı olur. Pinyon dişlileri, çeşitli uygulama alanlarına göre farklı çeşitlerde üretilir ve her bir tür, belirli bir dişli çubuğu veya mekanik sistemle uyumlu olacak şekilde tasarlanmıştır. Bahsi geçen bu pinyon çeşitleri 8 çeşide ayrılmaktadır. Bunlar; Standart Pinyon, Modüler Pinyon, Helisel Pinyon, Konik Pinyon, Küresel Pinyon, Sürgülü Pinyon, Helezon Pinyondur. Pinyon çeşitlerini detaylı şekilde incelemek gerekirse;

Standart Pinyon

Standart pinyon, kremayer dişli sistemlerinde döner hareketi doğrusal harekete dönüştüren temel bir dişli çarkıdır. Bu dişli çarkı genellikle düz veya helisel dişlere sahip olup, kramayer dişlilerle etkileşime girip hareketi kusursuz bir şekilde sağlarlar. Bahsi geçen bu pinyon türü, basit tasarımları ve geniş uyumlulukları sayesinde otomasyon sistemleri, taşıma mekanizmaları ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Modüler Pinyon

Pinyon türleri arasında yer alan modüler pinyonlar, farklı sistem ve uygulamalarda kullanılmak üzere kolayca değiştirilebilen, standardize edilmiş bir dişli çark türüdür. Bu çark türleri, modüler yapıdaki kremayer dişlilerle birlikte çalışarak esnek ve özelleştirilebilir çözümler sunar. Ayrıca montajı ve bakımı kolay olduğundan, hızlı değişim gerektiren üretim hatları ve otomasyon sistemlerinde tercih edilir.

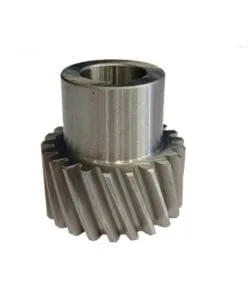

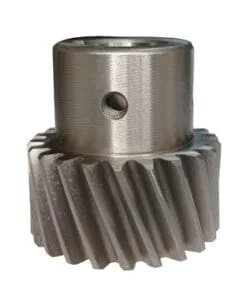

Helisel Pinyon

Sıklıkla tercih edilen pinyon türlerinin başında gelen helis pinyonlar, dişleri eğimli bir açıyla kesilmiştir. Bu özelliği sayesinde daha yumuşak ve sessiz bir etkileşim olanağı tanırlar. Oldukça kolaylık sağlayan bu helisel pinyonlar, yüksek tork ve düşük gürültü gerektiren uygulamalarda tercih edilirler. Bu sayede de yük dağılımını iyileştirip, aşınmayı azaltırlar.

Konik Pinyon

Bir diğer pinyon türü olan konik pinyon, genellikle konik dişli sistemlerinde kullanılan ve dişli çarkın eksenlerinde kesişen bir pinyon modelidir. Bu pinyon modeli, 90 dereceye kadar farklı açılardaki hareketi sorunsuz bir şekilde iletme kabiliyetine sahiptir. Bu nedenle otomotiv, havacılık, ve ağır makine endüstrilerinde, hareket ve güç aktarımı sağlayan alanlarda sıklıkla kullanılmaktadır.

Küresel Pinyon

Küresel pinyon, dişli sistemlerinde kullanılan ve küresel bir yüzey üzerinde dişlere sahip olan özel bir pinyon türüdür. Bu pinyonlar, genellikle karmaşık ve çok yönlü hareket iletimlerinin gerektiği durumlarda tercih edilir. Bu sebeple robotik sistemlerde, hassas pozisyonlama gerektiren uygulamalarda ve 3D hareket kontrolünün önemli olduğu sektörlerde yaygın olarak karşılaşabiliriz.

Sürgülü Pinyon

Bu pinyon türü, dişli sistemlerinde kullanılan ve doğrusal hareketin dönme hareketine veya tam tersine dönüştürülmesini sağlamaktadır. Bu nedenle daha çok sürgülü kapılar, makine yatakları ve otomatik taşıma sistemleri gibi uygulamalarda tercih edilmektedir. Aynı zamanda da yüksek hassasiyet ve dayanıklılık sunarak, uzun ömürlü ve sorunsuz çalışma performansı sağlarlar.

Helezon Pinyon

Dişlerin eğimli yapısı ile ön plana çıkan helezon pinyonlar, sessiz çalışma prensibi ve yük altında daha fazla temas yüzeyi sağladıklarından ön plana çıkmaktadırlar. Bu yüzden dolayı da yüksek hız ve yük gerektiren uygulamalarda tercih edilmektedirler. Helezon pinyonlar, özellikle otomotiv, ağır sanayi makineleri ve hassas mekanik sistemlerde tercih edilmektedirler.

Uygun fiyatlara sahip pinyon çeşitlerinden ihtiyacınız olanını tercih ederek, projenizin gereksinimlerine uygun en iyi çözümü bulabilirsiniz. Şahin Rulman ayrıcalığına sahip pinyon çeşitlerinden dilediğinizi sipariş ederek, avantajlı teslimat ayrıcalıklarından faydalanabilirsiniz.

Kremayer Dişli Ölçüleri

Kramayer dişli modellerinin kendi içinde belli başlı ölçüleri bulunmaktadır. Bu ölçüler, dişlerin büyüklüğüne ve göre değişkenlik göstermekte olup milimetre cinsinden ifade edilmektedir. Bu noktada diş yüksekliği, dişlerin toplam yüksekliğini ve profil derinliğini belirlerken, diş ağız açısı dişlerin temas açısını ifade eder ve genellikle 14.5°, 20° veya 25° gibi standartlarda bulunur. Ayrıca, diş adımı dişlerin uzunluk boyunca her bir dişin arasındaki mesafeyi belirtir ve modül ile ilişkilidir.

Son olarak Diş yüzeyi ise dişlerin kaplama ve pürüzsüzlük özelliklerini belirlerken, diş çubuğu uzunluğu kramayer dişlinin toplam uzunluğunu ifade eder ve uygulamanın gereksinimlerine göre özelleştirilebilir. Sizde kramayer dişli tercihinde bulunurken mutlaka yukarıda belirttiğimiz kramayer dişli ölçülerini dikkate alın. Böylece projenizin gereksinimlerine en uygun ve uyumlu krmayer dişli seçimini yaparak, sistem performansını optimize edebilirsiniz.

Kramayer Dişli ve Pinyon Kullanım Alanları

Kramayer dişli ve pinyon sistemleri, çeşitli endüstriyel alanlarda ve ticari uygulamalarda yaygın olarak kullanılmaktadır. Bu noktada kramayer dişli ve pinyonların kullanım alanlarına detaylı şekilde göz atmak gerekirse;

Otomotiv Endüstrisi: Kramayer dişli ve pinyon sistemleri, araçların direksiyon sistemlerinde kullanılır. Bu sistemler direksiyon hareketini doğrudan tekerleklere ileterek, sürücünün manevra kabiliyetini artırır. Endüstriyel Makinalar: Kramayer dişli ve pinyonların sıklıkla kullanıldığı yerlerin başında gelen fabrikalar ve üretim tesisleri, otomasyon ve makine hareketlerinde yüksek hassasiyet ve güvenilirlik gerektiren alanlardır. Bu nedenle kramayer dişli ve pinyon sistemlerine büyük ihtiyaç duyulmaktadır. Kramayer dişli ve pinyonlar Endüstriyel makinalarda kullanılarak, doğrusal hareketlerin düzgün bir şekilde devam etmesini sağlar. Robotik Sistemler: Robot kollarında ve otomasyon sistemlerinde, hareketi doğru bir şekilde yönlendirmek için kullanılan Kramayer dişli ve pinyon sistemleri, robotların çeşitli yönlerde düzgün bir şekilde hareket etmesine olanak tanır. İnşaat ve Çelik Yapılar: Vinçler ve diğer kaldırma ekipmanlarında kullanılan Kramayer dişli ve pinyonlar, büyük yüklerin kaldırılması ve taşınmasında doğrusal hareket sağlamak için kullanılır. Ayrıca, inşaat makinelerinin bazı parçalarında da bu sistemler yer alır. Hizmet Ekipmanları: Kramayer dişli ve pinyonlar asansör sistemlerinde ve hareketli platformlarda, düzgün ve kontrollü hareketi sağlamak için tercih edilir. Tarım Ekipmanları: Kramayer dişli ve pinyonların bir diğer kullanıldığı yer olan tarım ekipmanlarında da doğru ve etkili hareket transferi sağlamak için tercih edilir. Kramayer Dişlilerde Helis Dişli Hesaplama Kramayer dişlilerde helis dişli hesaplama, dişli sisteminin etkinliğini ve performansını belirlemek adına yapılan çok önemli bir işlemdir. Bu nedenle kramayer dişlilerde helis dişlisi hesaplaması yaparken oldukça dikkatli olmak gerekir. Bu nedenle aşağıdaki adımları inceleyebilirsiniz.

Dişli Modülü (m): Dişli modülü, dişli sisteminin temel ölçü birimidir ve dişlerin büyüklüğünü belirler. Kramayer dişli için modül, genellikle mm cinsinden ölçülen diş yüksekliği ile dişli çapı arasındaki orandır. Helis dişlilerde modül, genellikle standart dişli hesaplama tablolarından veya üretici kılavuzlarından elde edilir. Diş Sayısı (z): Helis dişlinin diş sayısı, dişli çubuğunun uzunluğu ile doğrudan ilişkili olup, genellikle sistemin ihtiyacına göre belirlenir. Eğilme Açısı (β): Helis dişlilerde dişlerin eğilme açısı, dişlerin eksenden sapma miktarını ifade eder ve genellikle 15°, 30° veya 45° gibi standart açı değerlerinde olur. Bu açılar, dişli sisteminin yük taşıma kapasitesini ve çalışma sessizliğini belirler.

Diğer Parametreler: Diş Adımı (p): Diş adımı, dişlerin arasındaki mesafeyi belirtir. Genellikle modül ve diş sayısı ile hesaplanır. Diş Derinliği (h): Dişli dişlerinin derinliği, dişli yüzeyinin kavrama kapasitesini ifade eder. Eğilme Açısının Etkisi: Helis dişlilerin eğilme açısı, dişli sisteminin yük kapasitesini ve performansını doğrudan etkiler. Genellikle daha büyük açılar, daha yüksek yük taşıma kapasitesi sağlar.
