Frenli Servo Motor 1000 Watt
SKU: FRENLİ 90SY-M04025| SERVO MOTOR TEKNİK ÖZELLİKLERİ | |
| GÜÇ | 1000 Watt |
| TORK | 3.18 Nm |
| DEVİR | 4500 devir/dakika |
| FLANŞ | 80×80 mm |
$330,00
Frenli Servo Motor Sürücü Alarm Bağlantı Şeması
Frenli Servo Motor Sürücü Bağlantı Şeması
Montaj Ölçüleri
90SY-M04025 Frenli Servo Motor Çeşitleri
90SY-M04025 frenli servo motor çeşitleri özelliklerine göre değişiklik göstermektedir. 90SY-M04025 frenli servo motor, 1000 Watt güç değerine sahip olmakla beraber, aynı zamanda robot kolu kontrolünde, radyoloji cihazlarında, CNC makinası ve diğer hassas uygulamalarda kullanmak için ideal bir frenli servo motor çeşididir. Bu sayede uygulamanın kontrol edilen yükünü sabit bir hızda tutarak, hassas ve dinamik şekilde çalışmasını sağlar. Birçok üretici tarafından tercih edilen,90SY-M04025 frenli servo motor çeşidi, akılcı çözümler sunmaktadır.
3.18 Nm’lik tutma torku ile frenli servo motorunuzun profesyonel bir hassas ve dinamik bir hızda çalışmasına olanak tanır. Buna ek olarak 80×80 mm’lik flanş değeri makinanızın verimli ve güvenli çalışmasını destekler. Şahin Rulman’dan 90SY-M04025 frenli servo motor çeşidini hemen sipariş vererek, makinanızın profesyonel bir şekilde çalışmasını sağlayabilirsiniz.
90SY-M04025 Frenli Servo Motor Fiyatları
Frenli servo motor fiyatları genel olarak özelliğine göre değişmektedir. 4500 devir güce sahip 90SY-M04025 frenli servo motor fiyatı oldukça avantajlıdır. Makinanızı kullanırken performansını ve işlevselliğini artıran 90SY-M04025 frenli servo motor çeşidini, hemen sipariş vererek, kısa sürede sahip olabilirsiniz.
Harici Direnç Değerleri :220watt ,50ohm

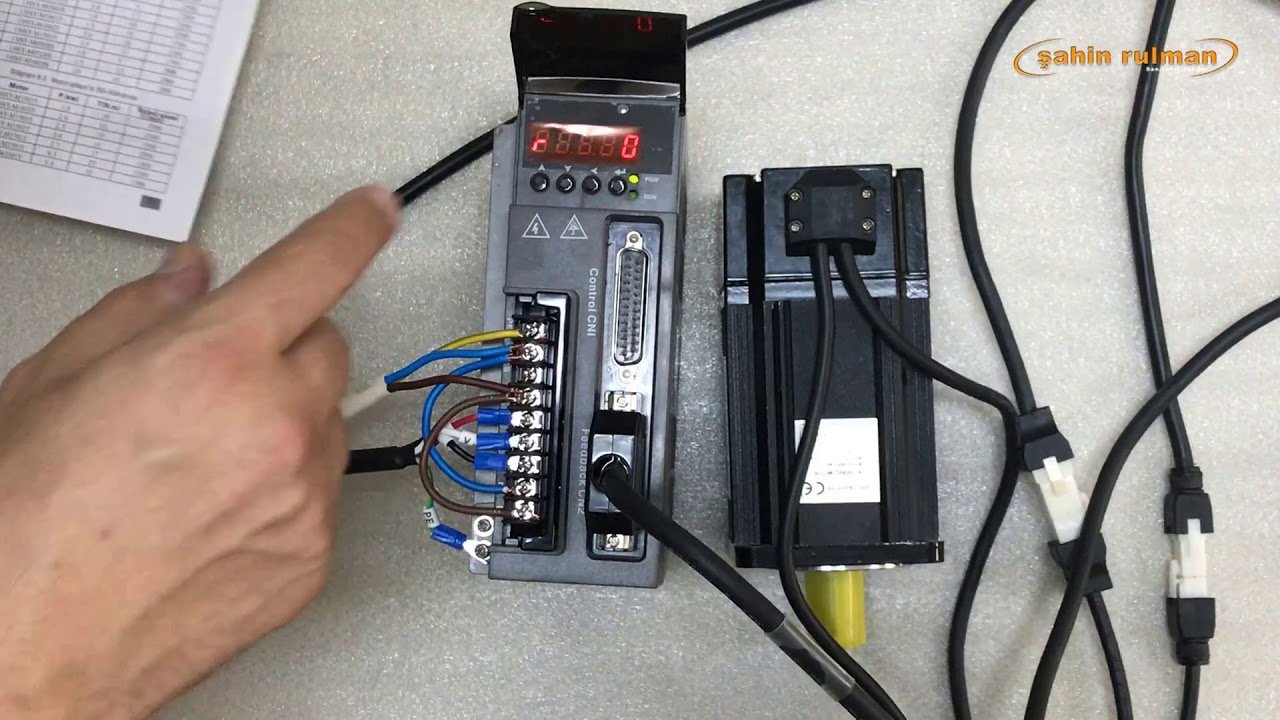

Frenli Servo Motor Sürücü Kurulum Ayarları
LZ3a(b)-20L/80LZ-M04025 1.0 kW Frenli Servo Motor Özellikleri
- Frenli Servo Motor çalışma ortamı: Operation: 0℃ ～ 40℃ Storage: -40℃ ～ 50℃
- Kutuplar: 4 kutuplu Frenli Servo Motor
- Arttırımlı enkoder çizgi: 2500 / 5000PPR
- Absolute enkoder: 17
- Nem Oranı maksimum: Çalışma (Yoğuşmasız şekilde) %40 ~ %80 Depolama: (Nemsiz yoğunlaşma şeklinde) %93’ün altında
- Yalıtım Sınıfı: B
- Frenli Servo Motor Koruma Sınıfı: IP54
- Frenli Servo Motor İzolasyon Gerilimi: AC1500V, 2 dakika
- Frenli Servo Motor İzolasyon Direnci: DC500V, 10MΩ veya daha fazla
- Yapı: Kendinden soğutmalı Frenli Servo Motor
- Titreşim: 2.5G veya daha az
- Rakım: 1000m veya daha az
- Çalışma: Frenli Servo Motor aralıksız çalışır.
- Frenli Servo Motor Montaj: Flanşlı Montajı
LZ3a(b)-20L/80LZ-M04025 Frenli Servo Motor Teknik Özellikleri
| MODEL | LZ3-20L | LZ3-30L | LZ3-40L | LZ3-50L | LZ3-75L | LZ3-25H | LZ3-50H | LZ3-75H | |
| Giriş Güç Kaynağı | Ana Güç kaynağı | Tek – Faz / Üç – Faz 220VAC – %15+%10 50/60Hz | Üç Fazlı 380VAC -15%+10% 50/60Hz | ||||||
Çevre | Sıcaklık | Operation: 0°C ~ 40°C ~ 50°C | |||||||
| Nem | Çalışma: %40 ~ %80 (yoğuşmasız) depolama: %93’ün altında (yoğuşmasız nem) | ||||||||
| Atmosferik Basınç | 80 kPa ~ 106 kPa | ||||||||
| Koruma Sınıfı | IP 20 | ||||||||
| Kontrol Modu | Pozisyon, Hız, Tork, Pozisyon/Hız, Hız/Tork, Pozisyon/Tork | ||||||||
| Dijital Giriş | 8 Programlanabilir giriş terminali (fotoelektrik izolasyon) | ||||||||
| Dijital Çıkış | 6 Programlanabilir giriş terminali (fotoelektrik izolasyon) | ||||||||
| Enkoder Sinyal Çıkışı | Sinyal Tipi | A,B,Z diferansiyel çıkış Z sinyali açık toplayıcı | |||||||
Konum | Giriş Frekansı | Diferansiyel girişler <500kHz (kpps): Tek uçlu giriş <200kHz (kpps) | |||||||
| Komut Kodu | Nabız + semboller; İleri/Geri darbe; ortogonal darbe | ||||||||
| Elektronik Dişli Oranı | 1~32767/1 ~ 32767 | ||||||||
Hız | Simülasyon Komut Girişi | 10VDC, giriş empedansı 10Ω | |||||||
| Komut Hızlandırma ve Yavaşlama | Parametre ayarı P-065/P-066 | ||||||||
| Komut Kaynağı | Analog miktar, dahili tork komutu | ||||||||
Torque | Simülasyon Komut Girişi | -10V ~ +10V, giriş empedansı 10Ω | |||||||
| Tork Sınırlaması | Parametre ayarı P-065/P-066 | ||||||||
| Komut Kaynağı | Analog miktar, dahili tork komutu | ||||||||
| İzleme İşlevi | Döndürme hızı mevcut konum konum sapması motor torku motor akım komutu darbe frekansı vb. | ||||||||
| Koruma fonksiyonları | Aşırı Hız, aşırı voltaj, aşırı akım, aşırı yük, fren anormalliği, kodlayıcı anormalliği, konum aşımı, komut hız aşırtması, vb. | ||||||||
Özellikler | Hız Frekans Tepkisi | >800Hz | |||||||
| Hız Dalgalanma Oranı | <+0,03% (yük 0 ~ 100%); <+%0,02(güç -%15 ~ +%10) | ||||||||
Sinyal Kablosu Pin ve Renkler;
| Pin No | Color | Function |
| 33 | Blue Black | ALM+ |
| 22 | Green Black | D- |
| 21 | Yellow Black | P- |
| 34 | Black | 0V |
| 34 | Blue | ALM- |
| 6 | Green | D+ |
| 5 | Yellow | P+ |
| 16 | Red | 24V |
Frenli Servo Motor Alarm Bağlantısı
65 => ALM+ (24 VOLT +)
620 => ALM- (0 VOLT)
LZ3a(b)-20L/80LZ-M04025 Serisi Dahili Servo-ON Parametresi:
PA53 => 1
Frenli Servo Motor Sürücü Parametre Ayarları ile Motor seçimi
| Alarm | |
| D02+ | Pin33 |
| D02- | Pin34 |
| Alarm İnput Pozitif ise | |
| Pin33 | (+)24V |
| Pin34 | ALM İnput |
| Alarm İnput Negatif ise | |
| Pin33 | ALM İnput |
| Pin34 | 0 Volt |
Frenli Servo Motor Alarm Bağlantı Şeması
Frenli Servo Motor Sürücü Temel Bağlantı Şeması
Frenli Servo Motor Montaj Ölçüleri

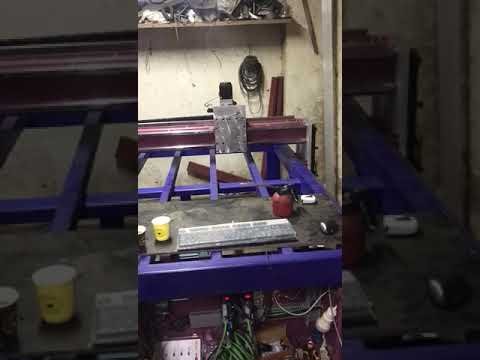

LZ3a(b)-20L/30L 130LZ-M04025 Frenli Servo Motor Çalışma Örneği
| Güç | 1 kW |
|---|---|
| Tork | 3.18 Nm |
| Devir | 4500 dev/dak |
| Flanş | 80×80 mm |
