İnverter Aşırı Gerilim (Overvoltage) Nedir? Hatası ve Çözümleri

İnverter aşırı gerilim (overvoltage) hatası, CNC sistemleri ve motor sürücülerinde en sık karşılaşılan koruma hatalarından biridir. Bu hata, inverterin DC bara geriliminin güvenli sınırların üzerine çıkması durumunda sistemi korumak için çalışmayı durdurmasıyla ortaya çıkar. Doğru teşhis edilmediğinde hem inverter hem de motor üzerinde ciddi hasarlara yol açabilir.

İnverter Aşırı Gerilim (Overvoltage) Nedir?

İnverter aşırı gerilim, inverterin içindeki DC bara geriliminin üretici tarafından belirlenen maksimum değeri aşması durumudur. İnverterler, bu seviyenin üzerine çıkıldığında kendilerini korumaya alır ve overvoltage hatası verir. Bu durum genellikle enerji geri beslemesi, ani duruşlar veya şebeke kaynaklı dalgalanmalar sonucu oluşur.

Aşırı Gerilim CNC Sistemleri İçin Neden Önemlidir?

CNC tezgâhlarda inverterler, motor hızını ve torkunu hassas şekilde kontrol eder. Aşırı gerilim oluştuğunda sistem aniden durur ve işleme süreci kesintiye uğrar. Bu da parça hatalarına, üretim kaybına ve uzun vadede CNC inverter arızalarına neden olabilir. Özellikle yüksek hızda çalışan eksenlerde overvoltage riski daha yüksektir.

İnverterlerde Aşırı Gerilim (Overvoltage) Hatası Nedir?

İnverter overvoltage hatası, DC bara geriliminin güvenli çalışma aralığının dışına çıkması sonucu inverterin kendini kilitlemesi durumudur. Bu hata genellikle hata kodu veya alarm mesajı olarak CNC kontrol ekranında görüntülenir. Amaç, inverter ve motoru elektriksel hasardan korumaktır.

DC Bus Gerilimi ve Rejeneratif Enerji Kavramları

DC bus gerilimi, inverterin doğrultucu ve güç katı arasında yer alan doğru akım hattında depolanan enerjinin gerilim seviyesini ifade eder ve inverterin kararlı çalışması açısından kritik öneme sahiptir. Motor hızlanma ve yavaşlama sırasında bu DC bus hattından enerji çeker veya geri besleme yapar. Özellikle ani duruş ve hızlı yavaşlama anlarında motor, jeneratör gibi davranarak rejeneratif enerji üretir ve bu enerji DC bus gerilimini yükseltir. Rejeneratif enerji uygun şekilde kontrol edilmez veya frenleme direnci üzerinden boşaltılmazsa DC bus gerilimi güvenli sınırların üzerine çıkar ve inverter aşırı gerilim (overvoltage) hatası vererek korumaya geçer. Bu nedenle DC bus gerilimi yönetimi, CNC sistemleri ve inverter uygulamalarında overvoltage sorunlarının önlenmesinde temel bir unsurdur.

Overvoltage Hatası Nasıl Oluşur?

Overvoltage hatası çoğunlukla motorun jeneratör gibi davranarak enerji üretmesiyle ortaya çıkar. Özellikle hızlı yavaşlama veya ani duruşlarda motor tarafından üretilen rejeneratif enerji DC baraya geri döner. Bu enerji doğru şekilde boşaltılamazsa DC bara gerilimi yükselir ve inverter korumaya geçer.

İnverter Aşırı Gerilim Hatasının Başlıca Nedenleri

Overvoltage Nedeni	Açıklama	Olası Çözüm
Şebeke gerilimi yüksek	Giriş voltajı normalin üzerinde	Regülatör / şebeke kontrolü
Rejeneratif enerji	Ani duruşlarda enerji geri beslemesi	Frenleme direnci
Frenleme direnci yok/yanlış	Enerji boşaltılamıyor	Doğru ohm & watt seçimi
Yanlış parametre ayarı	Yavaşlama süresi çok kısa	Parametre optimizasyonu
Yüksek ataletli yük	Fazla kinetik enerji	Deceleration ayarı

İnverter aşırı gerilim hatasının başlıca nedenleri, DC bara geriliminin kontrolsüz şekilde yükselmesine yol açan elektriksel ve mekanik etkenlerden kaynaklanır. Şebeke geriliminin normal değerlerin üzerinde olması, motorun ani yavaşlama veya duruş anında ürettiği rejeneratif enerjinin yeterince boşaltılamaması, yanlış veya yetersiz frenleme direnci kullanımı bu hatanın en yaygın sebepleridir. Ayrıca inverter parametrelerinin motor ve yük karakteristiğine uygun ayarlanmaması, yüksek ataletli yüklerin kontrolsüz şekilde durdurulması ve faz dengesizlikleri de inverter overvoltage hatasına neden olabilir. Bu faktörlerin bir araya gelmesi, CNC sistemlerinde inverterin korumaya geçmesine ve üretimin durmasına yol açar.

Şebeke Geriliminin Normalin Üzerinde Olması

Şebeke geriliminin olması gerekenden yüksek olması, inverter girişinde doğrudan DC bara gerilimini artırır. Özellikle sanayi tesislerinde voltaj dalgalanmaları inverter overvoltage hatasının sık görülmesine neden olur.

Rejeneratif Enerji ve Ani Yavaşlama Durumları

Motorun ani şekilde yavaşlatılması veya durdurulması sırasında oluşan rejeneratif enerji, inverter tarafından emilemezse aşırı gerilim hatası meydana gelir. CNC eksenlerinde sert duruşlar bu sorunu tetikler.

Frenleme Direnci (Braking Resistor) Problemleri

Frenleme direncinin hiç kullanılmaması, yanlış seçilmesi veya arızalı olması, DC baraya geri dönen enerjinin boşaltılamamasına yol açar. Bu da inverter aşırı gerilim hatasının en yaygın nedenlerinden biridir.

Yanlış İnverter Parametre Ayarları

Yavaşlama süresi, frenleme ayarları veya gerilim limitlerinin yanlış yapılandırılması, inverterin aşırı gerilim algılamasına neden olabilir. Özellikle fabrika ayarlarıyla çalışan CNC inverterlerde bu sorun sık görülür.

Yüksek Ataletli Motor ve Yük Sorunları

Ağır tabla, büyük spindle veya yüksek ataletli yükler, motorun durma anında daha fazla enerji üretmesine neden olur. Bu enerji kontrol altına alınmazsa DC bara gerilimi hızla yükselir.

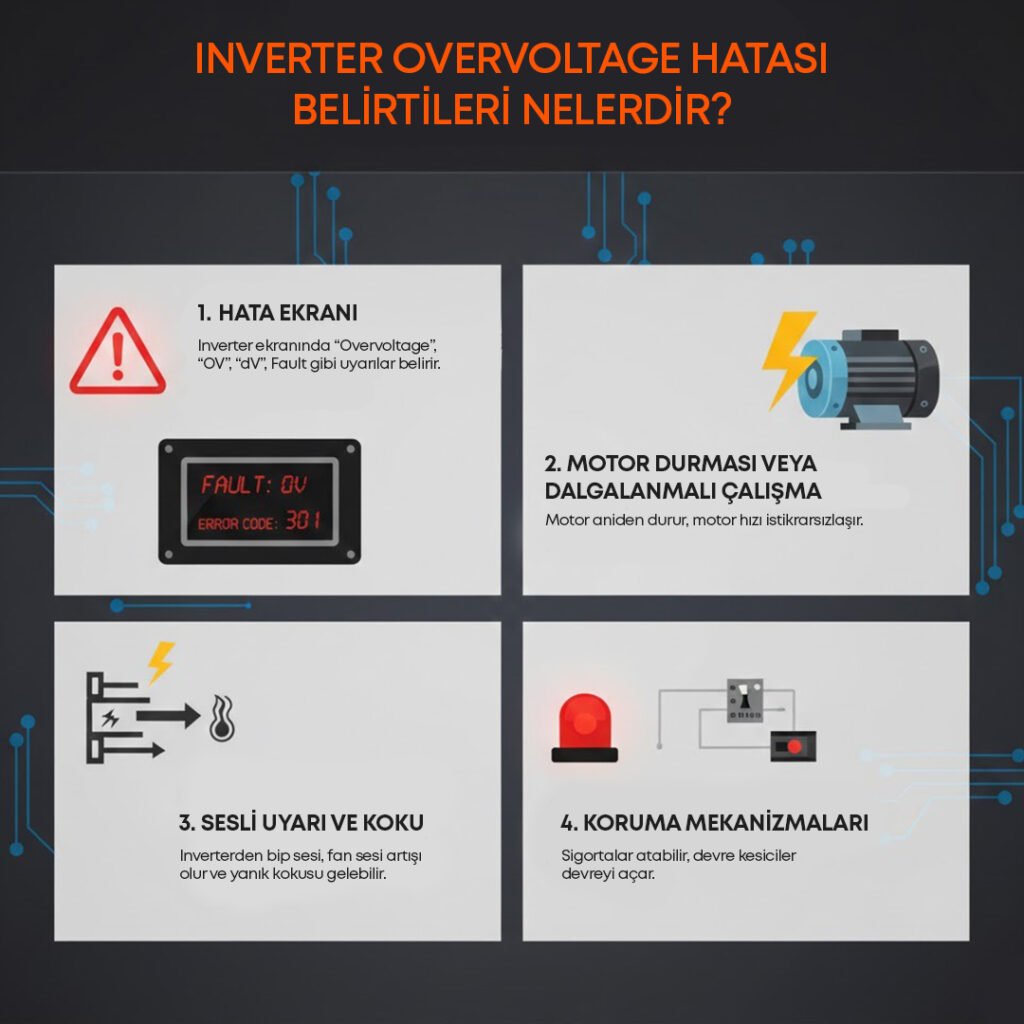

İnverter Overvoltage Hatası Belirtileri Nelerdir?

İnverter aniden durur ve hata ekranında overvoltage alarmı görünür. CNC tezgâh işlem sırasında durur, eksenler kilitlenebilir ve sistem resetlenmeden çalışmaz. Bazı durumlarda hata yalnızca hızlı yavaşlama anlarında ortaya çıkar.

Servo Sürücü “Overvoltage” Hatası ve Çözümü

Servo sürücülerde overvoltage hatası, genellikle eksenlerin ani durması veya hızlı yön değiştirmesi sırasında oluşur. Çözüm olarak yavaşlama sürelerinin uzatılması, uygun frenleme direnci kullanılması ve servo sürücü parametrelerinin optimize edilmesi gerekir. Aksi halde servo sürücü arızaları kalıcı hale gelebilir.

CNC Tezgâhlarda Overvoltage Hatası Nasıl Anlaşılır?

CNC kontrol ünitesinde alarm mesajı görüntülenir ve eksen hareketi durur. Hata genellikle yüksek hızdan ani duruş sonrası meydana gelir. Tekrarlayan overvoltage hataları, sistemde yapısal bir ayar veya donanım sorunu olduğuna işaret eder.

İnverter Aşırı Gerilim (Overvoltage) Hatası Nasıl Giderilir?

İnverter aşırı gerilim (overvoltage) hatası, sorunun kaynağı doğru tespit edilerek kalıcı şekilde giderilebilir. Öncelikle DC bara gerilimi kontrol edilmeli, şebeke voltajı ve faz dengesi ölçülerek anormal bir durum olup olmadığı incelenmelidir. Motorun ani duruş ve yavaşlama süreleri optimize edilmeli, rejeneratif enerjiyi güvenli şekilde boşaltmak için uygun değerlerde frenleme direnci kullanılmalıdır. Ayrıca inverter parametreleri servo motor gücü ve yük yapısına göre yeniden ayarlanmalı, gerekli durumlarda gerilim sınırlama ve koruma ayarları aktif hale getirilmelidir. Bu adımlar uygulandığında inverter overvoltage hatası büyük oranda ortadan kaldırılabilir.

Frenleme Direnci Kullanımı ve Doğru Seçim

Doğru ohm ve watt değerine sahip frenleme direnci, rejeneratif enerjiyi güvenli şekilde boşaltır. CNC inverterlerde uygun frenleme direnci kullanımı overvoltage sorunlarını büyük ölçüde ortadan kaldırır.

DC Bara Gerilimi Kontrolü

DC bara gerilimi ölçülmeli ve üretici sınırları içinde olup olmadığı kontrol edilmelidir. Normalin üzerinde bir değer, aşırı gerilim hatasının doğrudan göstergesidir.

Yavaşlama (Deceleration) Sürelerinin Ayarlanması

Ani duruşlar yerine daha kontrollü yavaşlama süreleri tanımlanmalıdır. Bu sayede motorun ürettiği enerji zamana yayılır ve DC baraya aşırı yük binmez.

Şebeke Gerilimi ve Faz Kontrolleri

Şebeke gerilimi, faz dengesi ve topraklama mutlaka kontrol edilmelidir. Dengesiz fazlar ve yüksek giriş gerilimi inverter koruma hatalarına yol açar.

İnverter Parametre Optimizasyonu

İnverter parametreleri, motor gücü ve yük karakteristiğine göre ayarlanmalıdır. Doğru parametre optimizasyonu, inverter aşırı gerilim sönümleyici görevi görür ve hatasının tekrar etmesini engeller.

CNC Sistemlerinde Overvoltage Hatasını Önlemek İçin Alınabilecek Önlemler

Düzenli bakım, uygun frenleme direnci kullanımı, şebeke gerilimi izleme ve inverter parametrelerinin profesyonel şekilde ayarlanması overvoltage riskini ciddi ölçüde azaltır. CNC sistemlerinde aşırı gerilim koruyucu önlemler, arıza maliyetlerinden çok daha ekonomiktir.

Overvoltage Hatası Motor ve İnvertere Zarar Verir mi?

Sürekli tekrarlayan overvoltage hataları, inverterin güç katına ve motor sargılarına zarar verebilir. Uzun vadede bu durum inverter arızası, motor yanması ve üretim kaybı ile sonuçlanabilir.

İnverter Aşırı Gerilim Hatası Ne Zaman Servis Gerektirir?

Frenleme direnci ve parametre ayarları doğru olmasına rağmen overvoltage hatası devam ediyorsa, inverterin iç donanımı zarar görmüş olabilir. Bu durumda profesyonel inverter ve CNC servis desteği alınması gerekir.
