Elektronik Ürünler, Servo Motor, Servo Motor Takım
Servo Motor 7.5 kW - 180LZ-M48015 - LZ3a-75LM
SKU: 180LZ-M48015 - LZ3a-75LM| GÜÇ | 7.5 kW |
| TORK | – |
| DEVİR | – |
| FLANŞ | 130×130 mm |
$1.800,00
Servo Motor Sürücü Alarm Bağlantı Şeması Servo Motor Sürücü Temel Bağlantı Şeması Servo Motor Montaj Ölçüleri
Servo Motor Çeşitleri – 180LZ-M48015 – LZ3a-75LM
Servo Motor 7.5 kW – 180LZ-M48015 – LZ3a-75LM motor çeşitleri, özelliklerine göre değişiklik göstermektedir. 180LZ-M48015 – LZ3a-75LM servo motor, 7.5 kw güç değerine sahip olmakla beraber, aynı zamanda CNC makinalarında, robotik sistemlerde,konveyör sistemlerde ve diğer hassas uygulamalarda kullanmak için ideal bir servo motor çeşididir. Bu sayede uygulamanın kontrol edilen yükünü sabit bir hızda tutarak, hassas ve dinamik şekilde çalışmasını sağlar. Birçok üretici tarafından tercih edilen, Servo Motor 7.5 kW – 180LZ-M48015 – LZ3a-75LM servo motor çeşidi, akılcı çözümler sunmaktadır. 220 voltajlık akımı ile servo motorunuzun profesyonel bir hassas ve dinamik bir hızda çalışmasına olanak tanır. Buna ek olarak 130×130 mm’lik flanş değeri makinanızın verimli ve güvenli çalışmasını destekler. Şahin Rulman’dan 180LZ-M48015 – LZ3a-75LM servo motor çeşidini hemen sipariş vererek, makinanızın profesyonel bir şekilde çalışmasını sağlayabilirsiniz.
130SY-M20015 & SG-AS50BF Servo Motor Fiyatları
Frenli servo motor fiyatları genel olarak özelliğine göre değişmektedir. 2500 devir güce sahip 180LZ-M48015 – LZ3a-75LM servo motor fiyatı oldukça avantajlıdır. Makinenizi kullanırken performansını ve işlevselliğini artıran 180LZ-M48015 – LZ3a-75LM servo motor çeşidini, hemen sipariş vererek, kısa sürede sahip olabilirsiniz.
Harici Direnç Değerleri :220watt ,50ohm
Servo Motor Sürücü Kurulum Ayarları
180LZ-M48015 | LZ3a-75LM 7.5 kW Servo Motor Özellikleri
- Servo motor çalışma ortamı: Operation: 0℃ ～ 40℃ Storage: -40℃ ～ 50℃
- Kutuplar: 4 kutuplu servo motor
- Arttırımlı enkoder çizgi: 2500 / 5000PPR
- Absolute enkoder: 17
- Nem Oranı maksimum: Çalışma (Yoğuşmasız şekilde) %40 ~ %80 Depolama: (Nemsiz yoğunlaşma şeklinde) %93’ün altında
- Yalıtım Sınıfı: B
- Servo Motor Koruma Sınıfı: IP54
- Servo Motor İzolasyon Gerilimi: AC1500V, 2 dakika
- Servo Motor İzolasyon Direnci: DC500V, 10MΩ veya daha fazla
- Yapı: Kendinden soğutmalı servo motor
- Titreşim: 2.5G veya daha az
- Rakım: 1000m veya daha az
- Çalışma: Servo motor aralıksız çalışır.
- Servo Motor Montaj: Flanşlı Montajı
180LZ-M48015 | LZ3a-75LM Servo Motor Teknik Özellikleri
| MODEL | LZ3-20L | LZ3-30L | LZ3-40L | LZ3-50L | LZ3-75L | LZ3-25H | LZ3-50H | LZ3-75H | |
| Giriş Güç Kaynağı | Ana Güç kaynağı | Tek – Faz / Üç – Faz 220VAC – %15+%10 50/60Hz | Üç Fazlı 380VAC -15%+10% 50/60Hz | ||||||
Çevre | Sıcaklık | Operation: 0°C ~ 40°C ~ 50°C | |||||||
| Nem | Çalışma: %40 ~ %80 (yoğuşmasız) depolama: %93’ün altında (yoğuşmasız nem) | ||||||||
| Atmosferik Basınç | 80 kPa ~ 106 kPa | ||||||||
| Koruma Sınıfı | IP 20 | ||||||||
| Kontrol Modu | Pozisyon, Hız, Tork, Pozisyon/Hız, Hız/Tork, Pozisyon/Tork | ||||||||
| Dijital Giriş | 8 Programlanabilir giriş terminali (fotoelektrik izolasyon) | ||||||||
| Dijital Çıkış | 6 Programlanabilir giriş terminali (fotoelektrik izolasyon) | ||||||||
| Enkoder Sinyal Çıkışı | Sinyal Tipi | A,B,Z diferansiyel çıkış Z sinyali açık toplayıcı | |||||||
Konum | Giriş Frekansı | Diferansiyel girişler <500kHz (kpps): Tek uçlu giriş <200kHz (kpps) | |||||||
| Komut Kodu | Nabız + semboller; İleri/Geri darbe; ortogonal darbe | ||||||||
| Elektronik Dişli Oranı | 1~32767/1 ~ 32767 | ||||||||
Hız | Simülasyon Komut Girişi | 10VDC, giriş empedansı 10Ω | |||||||
| Komut Hızlandırma ve Yavaşlama | Parametre ayarı P-065/P-066 | ||||||||
| Komut Kaynağı | Analog miktar, dahili tork komutu | ||||||||
Torque | Simülasyon Komut Girişi | -10V ~ +10V, giriş empedansı 10Ω | |||||||
| Tork Sınırlaması | Parametre ayarı P-065/P-066 | ||||||||
| Komut Kaynağı | Analog miktar, dahili tork komutu | ||||||||
| İzleme İşlevi | Döndürme hızı mevcut konum konum sapması motor torku motor akım komutu darbe frekansı vb. | ||||||||
| Koruma fonksiyonları | Aşırı Hız, aşırı voltaj, aşırı akım, aşırı yük, fren anormalliği, kodlayıcı anormalliği, konum aşımı, komut hız aşırtması, vb. | ||||||||
Özellikler | Hız Frekans Tepkisi | >800Hz | |||||||
| Hız Dalgalanma Oranı | <+0,03% (yük 0 ~ 100%); <+%0,02(güç -%15 ~ +%10) | ||||||||
Sinyal Kablosu Pin ve Renkler;
| Pin No | Color | Function |
| 33 | Blue Black | ALM+ |
| 22 | Green Black | D- |
| 21 | Yellow Black | P- |
| 34 | Black | 0V |
| 34 | Blue | ALM- |
| 6 | Green | D+ |
| 5 | Yellow | P+ |
| 16 | Red | 24V |
Servo Motor Alarm Bağlantısı
65 => ALM+ (24 VOLT +)
620 => ALM- (0 VOLT)
130LZ-M06025 | LZ3a-75LM Serisi Dahili Servo-ON Parametresi:
PA53 => 1Servo Motor Sürücü Parametre Ayarları ile Motor seçimi
| Alarm | |
| D02+ | Pin33 |
| D02- | Pin34 |
| Alarm İnput Pozitif ise | |
| Pin33 | (+)24V |
| Pin34 | ALM İnput |
| Alarm İnput Negatif ise | |
| Pin33 | ALM İnput |
| Pin34 | 0 Volt |
Servo Motor Alarm Bağlantı Şeması
Servo Motor Sürücü Temel Bağlantı Şeması

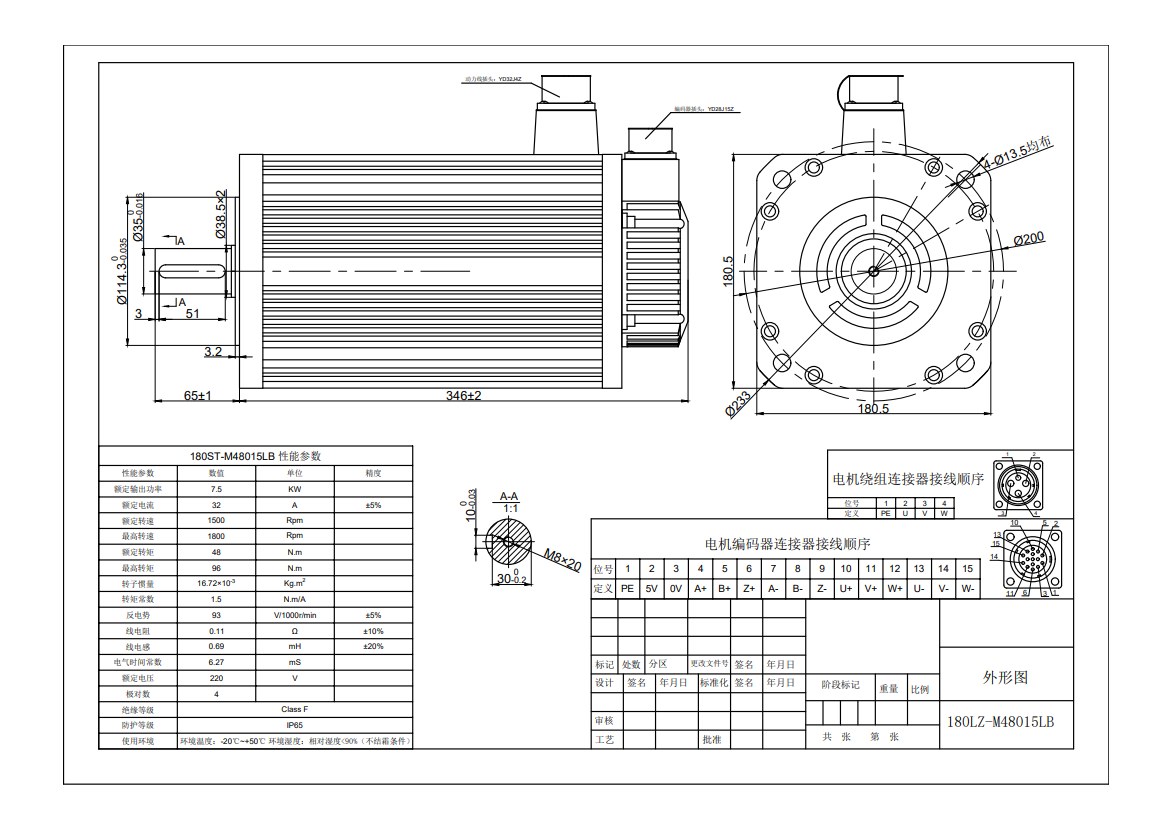

Servo Motor Montaj Ölçüleri
Teknik Çizim
180LZ-M48015 | LZ3a-75LM Servo Motor Çalışma Örneği
| Güç | 7.5 kW |
|---|---|
| Flanş | 130×130-mm |
| Servo Motor Sürücü | LZ Serisi |
| Servo Motor Voltaj | 220 Volt |
