Servo Motor Nasıl Çalışır?

Servo motor, hassas konum, hız ve tork kontrolü gerektiren uygulamalarda kullanılan bir elektrik motorudur. Servo motorun çalışma prensibi, verilen komut sinyallerine göre motorun hareket etmesini ve belirlenen konuma ulaşmasını sağlar. Kapalı döngü kontrol (closed-loop control) sistemi sayesinde servo motor, gerçek zamanlı olarak geri besleme alır ve hedef pozisyona doğru hareket eder. Bu yapı, servo motorun yüksek hassasiyet ve tekrarlanabilirlik ile çalışmasını mümkün kılar.

Servo motorların çalışma prensibinde temel olarak motor gövdesi, dişli mekanizması ve geri besleme sensörleri rol oynar. Elektrik sinyali, kontrol elektronik devresi üzerinden motor sargılarına iletilir. Motor dönmeye başladığında, geri besleme elemanları (potansiyometre, enkoder veya Hall sensörleri) motorun gerçek pozisyonunu ölçer. Bu ölçüm, kontrol devresine iletilir ve motor, hedeflenen pozisyon ile karşılaştırılır. Aradaki farkın düzeltilmesiyle servo motor hassas bir şekilde çalışır.

Servo Motor Nedir?

Servo motor, hassas hareket kontrolü sağlamak için tasarlanmış bir elektrik motoru türüdür. Genellikle robotik uygulamalar, CNC makineleri, drone sistemleri ve otomasyon sistemlerinde kullanılır. Servo motor, standart motorlardan farklı olarak, konum, hız ve tork kontrolünü aynı anda gerçekleştirebilir. Bu özellik, servo motoru endüstriyel ve hobi projelerinde vazgeçilmez bir bileşen yapar.

Servo motorun temel amacı, verilen komut sinyaline göre belirli bir konum veya açıya ulaşmaktır. Bunun için kapalı döngü kontrol sistemi kullanılır ve motor, sürekli olarak gerçek pozisyonunu ölçer. Bu ölçüm, motorun hassasiyetini ve performansını artırır. Servo motorlar, AC veya DC tipte olabilir ve farklı uygulama ihtiyaçlarına göre seçilebilir.

Servo Sisteminin Temel Bileşenleri

Servo sistemleri, motorun hassas çalışmasını sağlayan birkaç temel bileşenden oluşur. Bunlar arasında motor, dişli mekanizması, geri besleme sensörü ve kontrol elektroniği öne çıkar. Motor, hareket enerjisini sağlar; dişli mekanizması, torku ve hızı uygun seviyelere çevirir; geri besleme sensörü, motorun mevcut konumunu ölçer; kontrol elektroniği ise sistemi yönetir.

Bu bileşenlerin uyumlu çalışması, servo motorun performansını belirler. Geri besleme sensörlerinden alınan veriler, kontrol devresine iletilir ve motorun hedeflenen konuma ulaşması sağlanır. Servo sisteminin temel bileşenleri, özellikle hassas pozisyon kontrolü gerektiren robotik ve otomasyon uygulamalarında kritik öneme sahiptir.

Servo Motorun İç Yapısı ve Temel Mekanizma

Servo motorun iç yapısı, yüksek hassasiyetli hareket kontrolünü mümkün kılacak şekilde tasarlanmıştır. İçerisinde motor sargıları, mıknatıslar, dişli mekanizması ve geri besleme elemanları bulunur. Motor sargıları, elektrik akımı ile manyetik alan oluşturur ve motor milini döndürür. Dişli mekanizması, dönme hızını ve torku optimize eder.

Geri besleme elemanları, motor milinin gerçek pozisyonunu ölçerek kontrol devresine iletir. Bu geri besleme, servo motorun kapalı döngü kontrol sistemi içinde doğru konum ve hız ayarlamasını sağlar. Temel mekanizma, motorun hassasiyetini, tekrarlanabilirliğini ve performansını doğrudan etkiler.

Servo Motor (AC / DC)

Servo motorlar, AC ve DC tiplerinde olabilir. AC servo motorlar, alternatif akım ile çalışır ve yüksek hızlı uygulamalarda tercih edilir. DC servo motorlar ise doğru akım ile beslenir ve daha düşük hızlarda hassas kontrol sağlar. Her iki tip servo motor da geri besleme ve kapalı döngü kontrol sistemi ile hassas pozisyonlama yapabilir.

AC servo motorlar, genellikle endüstriyel robotlar, CNC makineleri ve yüksek performans gerektiren otomasyon sistemlerinde kullanılır. DC servo motorlar ise hobi projeleri, küçük robotlar ve elektronik kontrollü mekanizmalar için idealdir. AC ve DC servo motorlar arasındaki seçim, uygulamanın hız, tork ve hassasiyet gereksinimlerine göre yapılır.

Dişli Mekanizması (Gear Assembly)

Dişli mekanizması, servo motorun torkunu artırmak ve hızını düşürmek için kullanılır. Motor milinin dönme hareketi, dişliler aracılığıyla optimize edilir ve uygulamanın ihtiyaç duyduğu tork seviyesine uygun hale getirilir. Bu mekanizma, servo motorun hassas ve tekrarlanabilir hareketini sağlar.

Dişli mekanizmaları, metal veya plastik malzemeden yapılabilir ve kullanım amacına göre seçilir. Özellikle endüstriyel uygulamalarda metal dişliler dayanıklılık ve uzun ömür sunarken, hobi ve model projelerde plastik dişliler yeterli olabilir. Dişli mekanizması, servo motorun performansını doğrudan etkileyen kritik bir bileşendir.

Kontrol Elektroniği (Sürücü / Amplifikatör)

Servo motorun kontrol elektroniği, motorun hareketini yönlendiren beynidir. Sürücü veya amplifikatör, motor sargılarına doğru voltaj ve akımı ileterek motoru çalıştırır. Ayrıca geri besleme sinyallerini işleyerek, motorun hedef pozisyona hassas şekilde ulaşmasını sağlar.

Modern servo sürücüler, PID kontrol algoritmaları kullanarak hata sinyalini minimize eder. Kontrol elektroniği, motorun hız, tork ve konum ayarını gerçek zamanlı olarak optimize eder. Bu sayede servo motorlar, endüstriyel otomasyon, robotik ve hassas mekanizmalar için güvenilir bir çözüm sunar.

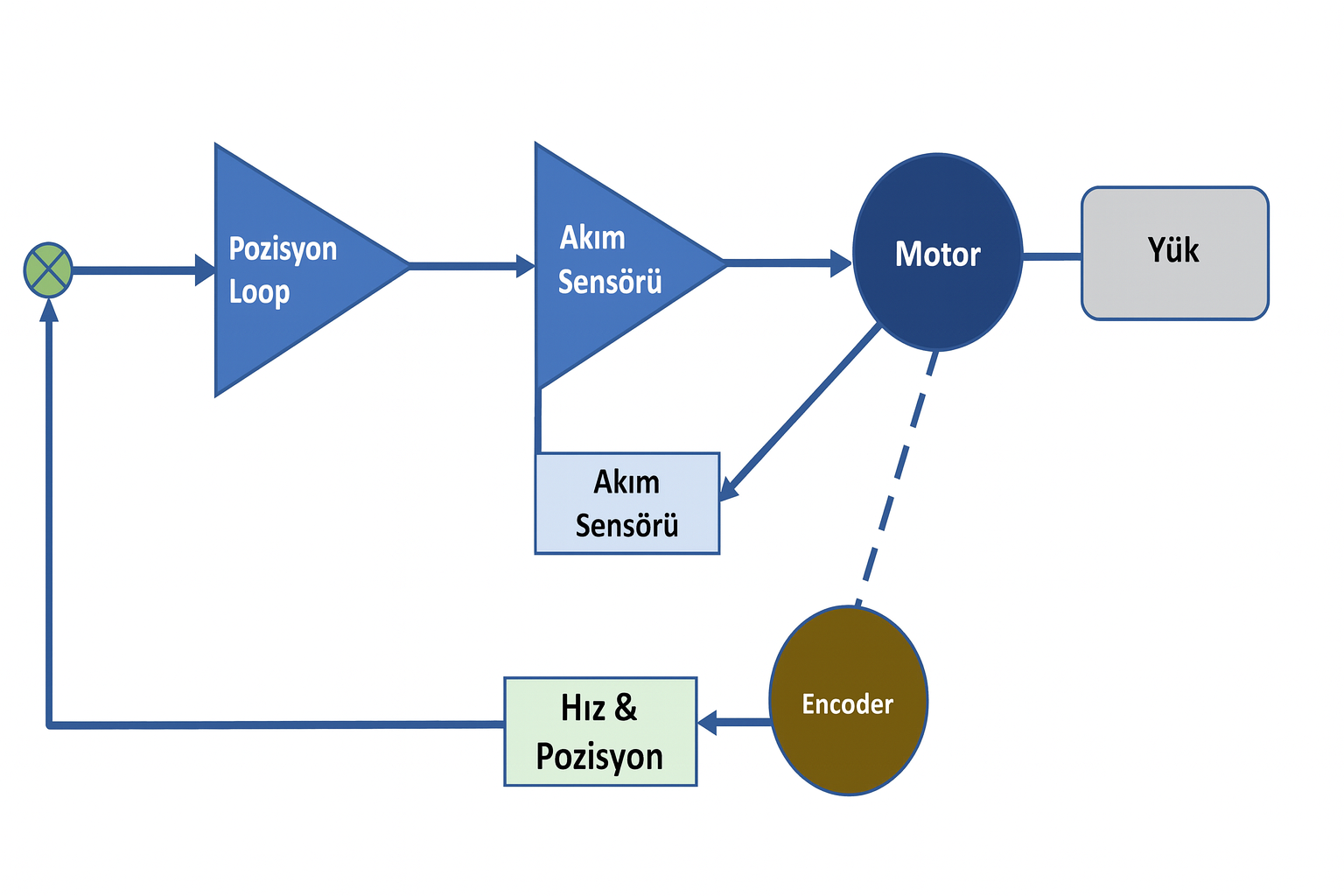

Servo Motor Çalışma Prensibi: Kapalı Döngü Kontrol (Closed-loop)

Kapalı döngü kontrol sistemi, servo motorun temel çalışma prensibidir. Bu sistemde motorun gerçek pozisyonu sürekli olarak geri besleme elemanlarıyla ölçülür ve hedef pozisyon ile karşılaştırılır. Aradaki fark (hata sinyali), motorun hareketini düzeltmek için kullanılır.

Bu çalışma prensibi, servo motorun yüksek hassasiyet, tekrarlanabilirlik ve stabil performans sunmasını sağlar. Kapalı döngü kontrol, hem hız hem de konum kontrolünde servo motorun güvenilirliğini artırır. Endüstriyel otomasyon ve robotik uygulamalarda, kapalı döngü sistemi, servo motorun performansını kritik ölçüde etkiler.

PWM ile Komutlandırma

PWM (Pulse Width Modulation) sinyalleri, servo motorların konum kontrolünde yaygın olarak kullanılır. PWM sinyali, motorun açısını belirleyen görev döngüsü (duty cycle) ile çalışır. Örneğin, 1 ms ila 2 ms arasındaki bir PWM sinyali, servo motorun 0° ila 180° arasında dönmesini sağlar.

PWM ile komutlandırma, basit elektronik devrelerde bile servo motor kontrolünü mümkün kılar. Geri besleme sistemiyle birleştiğinde, PWM sinyali motorun hassas pozisyonlama yapmasını sağlar. PWM sinyallerinin frekansı ve görev döngüsü, motorun hız ve açısını doğrudan etkiler.

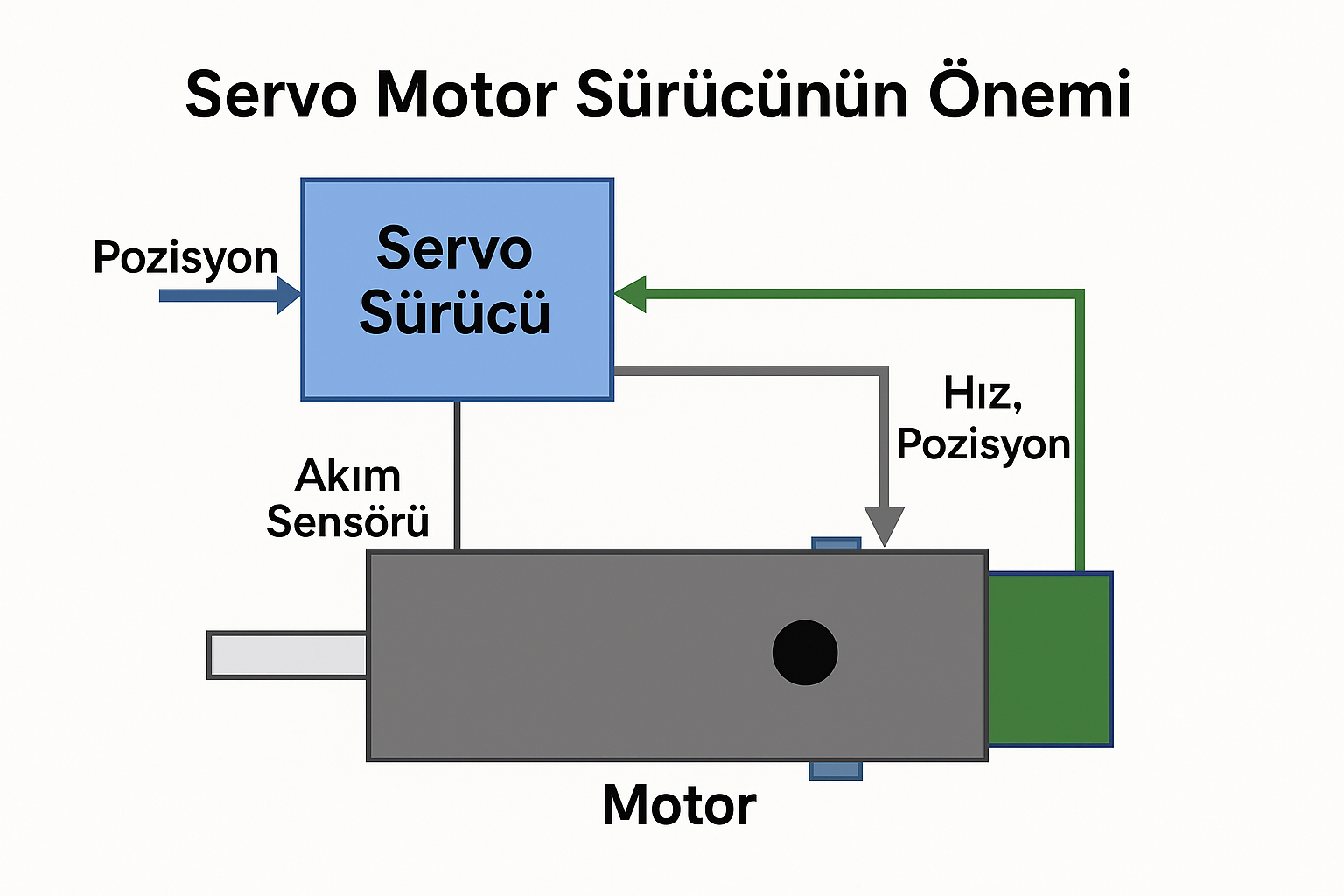

Servo Sürücüsünün Rolü

Servo sürücüsü, motoru çalıştıran ve kontrol eden kritik bir bileşendir. Sürücü, komut sinyallerini alır, motor sargılarına uygun akım ve voltaj sağlar ve geri besleme sinyallerini işleyerek kapalı döngü kontrolü uygular. Servo sürücüsü olmadan, motorun hassas konum ve hız kontrolü mümkün değildir.

Sürücüler, modern uygulamalarda PID algoritmalarıyla çalışır ve motorun hız, tork ve pozisyon parametrelerini optimize eder. Ayrıca sürücüler, aşırı akım, aşırı voltaj ve sıcaklık gibi durumlarda motoru koruyan güvenlik mekanizmalarıyla donatılmıştır. Bu nedenle servo sürücüsü, motorun performansı ve güvenilirliği açısından vazgeçilmezdir.

Tipik Uygulamalar ve Kullanım Alanları

Servo motorlar, robotik kollar, CNC makineleri, drone sistemleri ve otomasyon hatlarında yaygın olarak kullanılır. Hassas konum ve hız kontrolü gerektiren her uygulamada servo motor tercih edilir. Servo motorlar, endüstriyel ve hobi projelerinde yüksek performans sunar.

Ayrıca, servo motorlar otomatik kapılar, kamera pan-tilt sistemleri ve model uçaklar gibi çeşitli alanlarda da kullanılır. Servo motorların yaygın kullanım alanları, kontrol hassasiyetleri ve kompakt tasarımları sayesinde sürekli artmaktadır. Bu motorlar, endüstriyel otomasyon ve robotik teknolojilerinin temel yapı taşlarından biridir.

Servo Motorların Önemi

Servo motorlar, hassas hareket kontrolü gerektiren tüm sistemlerde kritik bir rol oynar. Konum, hız ve tork kontrolü sayesinde endüstriyel otomasyon, robotik sistemler ve CNC makineleri gibi alanlarda güvenilir bir çözüm sunar. Servo motorlar, üretim kalitesini artırır ve sistem performansını optimize eder.

Günümüzde servo motor, sadece endüstriyel uygulamalarda değil, aynı zamanda hobi projeleri, model araçlar ve elektronik kontrollü mekanizmalarda da önem kazanmaktadır. Servo motorların önemi, hassasiyet, tekrarlanabilirlik ve güvenilir performans özelliklerinden kaynaklanır.
