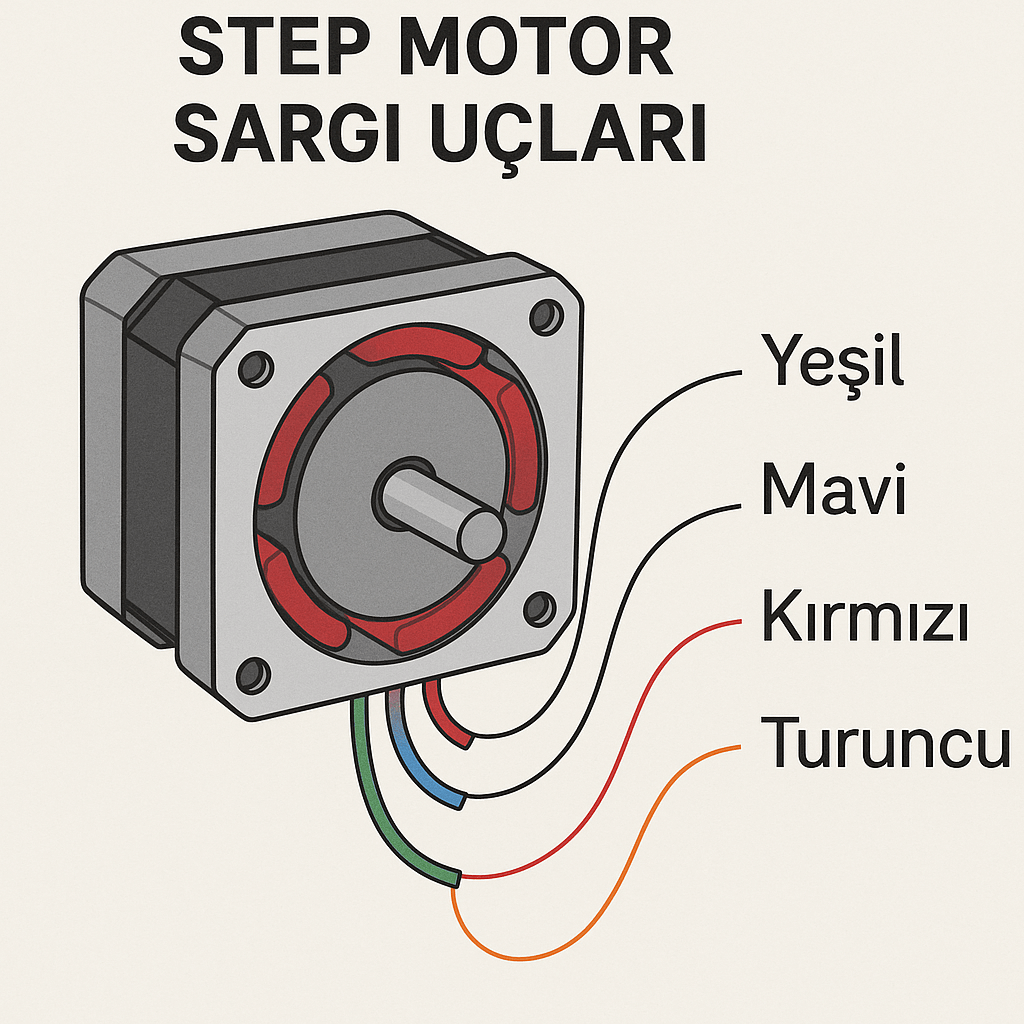

Step Motor Sargı Uçları ve Kablolama Önemi

Step motorlar, belirli adımlar halinde dönen ve hassas konumlandırma sağlayan motorlardır. Doğru çalışabilmeleri için sargı uçlarının doğru şekilde tespit edilmesi gerekir. Sargı uçları, motorun bobinlerine ait çıkışlardır ve genellikle çok telli yapıya sahiptir. Yanlış bağlantı yapılması durumunda motor ya hiç çalışmaz ya da düzensiz hareket eder.

Step Motor Kablolarının Temel Yapısı

Step motorların doğru bir şekilde kullanılabilmesi için kablo yapısının iyi anlaşılması gerekir. Step motorlar, bobinlerden oluşan elektromekanik yapılara sahiptir ve bu bobinlere bağlı çok sayıda kablo bulunur. Bu kabloların her biri motor içindeki belirli bir bobin ucunu veya ortak ucu temsil eder. Motor yapısına bağlı olarak bu kabloların sayısı ve dağılımı farklılık gösterebilir.

Genellikle step motorlarda 5 veya 6 adet kablo bulunur. Bu kabloların düzenli şekilde tespit edilmesi, motorun doğru çalışmasını sağlar. Kablolar arasındaki bağlantı sırası ve ortak uç gibi detaylar, step motorun doğru dönüşü ve hassasiyetini belirleyen kritik unsurlardır.

Step Motorlarda Kablo Sayısı: 5 Kablolu ve 6 Kablolu Motorlar

Step motorlar genel olarak 5 kablolu veya 6 kablolu olarak iki türdür. 5 kablolu step motorlarda, bobinlere bağlı dört kabloya ek olarak tek bir ortak uç bulunur. Bu ortak uç, tüm bobinlerin ortasından gelen tek bir noktaya bağlıdır ve genellikle kaynağın pozitif ucuna bağlanır.

6 kablolu step motorlarda ise bobinler iki grup halinde ayrılır ve her grubun ayrı bir ortak ucu vardır. Bu durumda iki ortak uç farklı gruplara ait bobinlerin merkez noktasını temsil eder. 6 kablolu step motorlar daha çok hassas uygulamalarda tercih edilir.

Ortak Uç Nedir ve Neden Önemlidir?

Ortak uç, step motor bobinlerinin bir araya toplandığı ve besleme geriliminin uygulandığı kablodur. Bu uç, step motor için bir referans noktadır ve motorun doğru bir şekilde enerjilendirilmesini sağlar. Ortak uca yanlış gerilim uygulanması ya da bu uçların tespit edilememesi durumunda motor çalışmaz ya da düzgün dönüş yapmaz.

Ayrıca ortak uç, bobinler arasında gerilim farkının doğru bir şekilde dağıtılmasını sağlar. Step motorların kontrollü ve stabil bir şekilde adım atması ortak ucun doğru tespit edilmesiyle bağlıdır.

Step Motor Sargı Uçları Nasıl Bulunur?

Step motor sargı uçlarını bulmak için en temel yöntemlerden biri ohmmetre ile direnç ölçümüdür. Bu yöntemde motor kabloları arasındaki direnç değerleri ölçülür ve birbirine eşit olanlar tespit edilir. Aynı direnç değerine sahip kablolar arasındaki ortak nokta, ortak ucu ifade eder.

Diğer bir yöntem ise deneme-yanılma yöntemidir. Bu yöntemde sırasıyla kablolara enerji uygulanarak motorun nasıl tepki verdiği gözlemlenir. Ancak bu yöntem profesyonel bir yöntem değildir ve yanlış bağlantı yapılması durumunda motor zarar görebilir.

Ohmmetre ile Direnç Ölçümü Yöntemi

Ohmmetre kullanılarak step motor kabloları arasındaki direnç ölçülürken cihaz ohm kademesine alınır. İlk olarak herhangi iki kablo arasındaki direnç ölçülür ve bu işlem tüm kablo kombinasyonları için tekrar edilir. Ölçüm sonuçları karşılaştırılarak ortak uç bulunur.

Genelde ortak uç ile diğer kablolar arasındaki dirençler aynı değerdedir. İki kablo arasındaki direnç diğerlerinden daha yüksekse bu kablolar bobinin iki ucudur ve ortak uç değildir.

5 Kablolu Step Motorlarda Ortak Uç Tespiti

5 kablolu step motorlarda tek bir ortak uç vardır. Ohmmetre ile yapılan ölçümlerde, dört farklı kablo arasındaki dirençler incelenir. Her kablo, diğerleriyle ölçülür ve tüm kablolarla aynı direnç değerini veren kablo ortak uç olarak belirlenir.

Bu ortak uca sabit pozitif gerilim verilirken kalan dört kablo sırasıyla şaseye bağlanarak motor adım attırılır. Yanlış kablo seçimi motorun titremesine ya da hiç dönmemesine neden olabilir.

6 Kablolu Step Motorlarda Ortak Uç Tespiti

6 kablolu step motorlarda bobinler iki grup halindedir ve her grubun ayrı bir ortak ucu vardır. İlk olarak kablolar gruplara ayrılır ve her grup içinde direnç ölçülür. Aynı gruptaki üç kablo arasında yapılan ölçümlerde eşit direnç değeri veren kablo ortak uçtur.

Her iki grupta ayrı ayrı ortak uç tespit edildikten sonra bu kablolar pozitif gerilime bağlanır. Diğer bobin uçları şase potansiyeliyle sıralı olarak enerjilendirilerek motor hareket ettirilir.

Direnç Ölçüm Değerlerinin Yorumlanması

Direnç ölçülerinde çıkan değerlerin eşit olması, kabloların aynı bobin grubuna ait olduğunu gösterir. Örneğin, 119 Ohm ölçülen iki kablo ortak bir bobinin uçlarıdır. Ancak sarı ve gri gibi dış uçlar arasında ölçülen direnç daha yüksek olabilir.

Motorun modeline ve yapısına bağlı olarak bu direnç değerleri farklılık gösterebilir. Bu nedenle her step motor için özel ölçüm yapılması gereklidir.

Kablo Renk Kodları ve Grupların Ayrılması

Step motor kabloları genellikle belirli renk kodlarına sahiptir. Bu renkler motor üreticisine göre değişebilir fakat aynı gruba ait kablolar benzer renk tonlarında olabilir. Örneğin, bir grup sarı, gri, kırmızı; diğer grup mavi, yeşil, beyaz gibi renklere sahip olabilir.

Bu renk kodlarına bakılarak hangi kabloların birbiriyle bağlantılı olduğu tahmin edilebilir. Ancak kesin bilgi için mutlaka direnç ölçümü yapmak gerekir.

Step Motor Kablo Sıralamasının Belirlenmesi

Step motorun doğru çalışması için bobin uçlarına doğru sırada enerji verilmelidir. Bu sıralama genellikle deneme-yanılma yöntemiyle belirlenir. Yanlış sıralama motorun titremesine veya sabit kalmasına neden olurken, doğru sıralama ile düzgün bir adım hareketi elde edilir.

Doğru Bobin Sıralamasını Bulma Yöntemi

Ortak uç pozitif gerilime bağlanır.
Diğer kablolardan herhangi biri şaseye bağlanır ve motorun hareketi gözlemlenir.
Saat yönünde bir adım hareketi elde edilirse ikinci kablo bulunmuş olur.
Saat yönü tersine bir adım olursa, kablo sıralaması ters çevrilir.

Yanlış Kablo Bağlantısında Ortaya Çıkan Problemler

Yanlış kablo bağlantısı step motorun düzgün çalışmamasına neden olur. Bu tür hatalı bağlantılarda motor yalnızca titreşim yapar ancak dönme hareketi gerçekleştiremez. Bazı durumlarda motor hiç tepki vermez ve çalışmaz hale gelir. Yanlış bağlantılar sonucunda motor bobinlerine aşırı akım yüklenebilir ve bu da bobinlerin aşırı ısınarak yanmasına yol açabilir. Uzun süreli yanlış kullanım, step motorun tamamen kullanılamaz hale gelmesine neden olabilir.

Ayrıca yanlış bağlanan kablolar, motor sürücüsünde de arızalara yol açabilir. Motor sürücüsü doğru sıralama ile bobinlere enerji veremediğinde aşırı yüklenir ve sürücü devresi zarar görebilir. Bu durum, yalnızca motorun değil aynı zamanda kontrol devresinin de zarar görmesine sebep olur. Yanlış kablo bağlantıları dolayısıyla sistem genelinde performans düşüşü, ani duruşlar veya hatalı çalışma döngüleri yaşanabilir.

Step Motoru Çalıştırmak için Doğru Kablo Bağlantısı

Step motorun düzgün çalışabilmesi için ortak uç doğru tespit edilerek sabit pozitif gerilime bağlanmalıdır. Genellikle bu gerilim 5V ile 12V arasında değişir. Bobin uçlarına ise sıralı olarak şase potansiyeli uygulanır. Bu sıralama motorun saat yönünde veya saat yönünün tersinde dönmesini sağlar. Doğru bağlantı sayesinde motor titreşimsiz ve stabil bir şekilde çalışır.

Kablo sıralaması adım adım test edilerek bulunabilir. Öncelikle ortak uçlara pozitif gerilim uygulanır ve bobin uçlarına sırayla şase verilir. Her adımda motorun tepkisi kontrol edilir. Motor düzgün adım hareketi gösterdiğinde sıralama doğrulanmış olur.

Ortak Uca Gerilim Uygulama

Ortak uç, step motorun referans gerilim kaynağıdır. Genellikle kaynağın pozitif kutbuna bağlanır ve bu gerilim sabit tutulur. Gerilim değerinin motorun çalışma özelliklerine uygun seçilmesi gereklidir. Çok düşük gerilim motorun dönmemesine, çok yüksek gerilim ise bobinlerin aşırı ısınmasına yol açabilir.

Bobin Uçlarına Sıralı Şase Uygulama

Bobin uçlarına doğru sırayla şase potansiyeli uygulanır. Bu sıralama, motorun sağlıklı ve yön kontrollü bir şekilde çalışmasını sağlar. Sıralama yanlış yapılırsa motor ya dönmez ya da yanlış yönde döner. Step motorun hassas adım hareketi için bu sıralama büyük önem taşır.

Dönüş Yönüne Göre Bobin Sıralaması

Saat yönünde döndürmek için: 1 – 2 – 3 – 4 sıralamasıyla şase uygulanır.
Saat yönünün tersine döndürmek için: 4 – 3 – 2 – 1 sıralamasıyla şase uygulanır.

Bu sıralama mantığı sayesinde step motorun yönü kolaylıkla değiştirilebilir ve hassas hareketler sağlanabilir.

Sık Yapılan Hatalar ve Doğru Uygulamalar

Step motor bağlantılarında sık yapılan hataların başında ortak ucu yanlış tespit etmek gelir. Yanlış belirlenen ortak uç, motorun çalışmamasına sebep olur. Ayrıca bobin uçları arasındaki sıralama karıştığında motor ya titrer ya da hiç dönmez. Yanlış gerilim değerleri kullanmak da step motorun ömrünü kısaltır.

Doğru uygulamalar ise her zaman direnç ölçümüyle başlar. Ortak uç doğru tespit edildikten sonra kablo sıralaması dikkatle belirlenmeli ve gerilim değerleri motor özelliklerine uygun seçilmelidir. Bu şekilde step motor uzun ömürlü ve verimli çalışır.

Step Motor Bağlantısında Doğru Uç Tespiti Neden Kritik?

Doğru ortak uç ve bobin sırası tespiti, step motorun verimli ve sorunsuz çalışması için kritik öneme sahiptir. Bu tespitler doğru yapıldığında step motor hassas ve kontrollü adımlar atar. Yanlış tespit edilen kablo bağlantıları ise hem motor hem de step motor sürücü devresi için ciddi arızalara yol açabilir. Bu yüzden ölçüm ve bağlantı süreçleri dikkatle yürütülmelidir.
