CNC Servo Motor Arızaları ve Çözümleri

CNC makinelerde hassasiyetin ve sürekliliğin temelini oluşturan servo motorlar, üretim kalitesini doğrudan etkileyen kritik bileşenlerdir. Zamanla oluşan arızalar ise hem üretim kayıplarına hem de maliyet artışına neden olabilir. Bu nedenle CNC servo motor arızalarını doğru analiz etmek ve hızlı çözümler üretmek, işletmeler için büyük önem taşır.

CNC Servo Motor Nedir ve Nasıl Çalışır?

Servo motorlar, geri besleme sistemi sayesinde konum, hız ve tork kontrolünü hassas şekilde gerçekleştiren motorlardır. CNC makinelerde milimetrik hareketlerin doğru şekilde yapılmasını sağlar.

Servo motorun temel çalışma prensibi

Servo motorlar, kapalı çevrim kontrol sistemi ile çalışır. Motorun hareketi sürekli olarak encoder tarafından izlenir ve kontrol ünitesine geri bildirim gönderilir. Bu sayede hata payı minimum seviyeye indirilir.

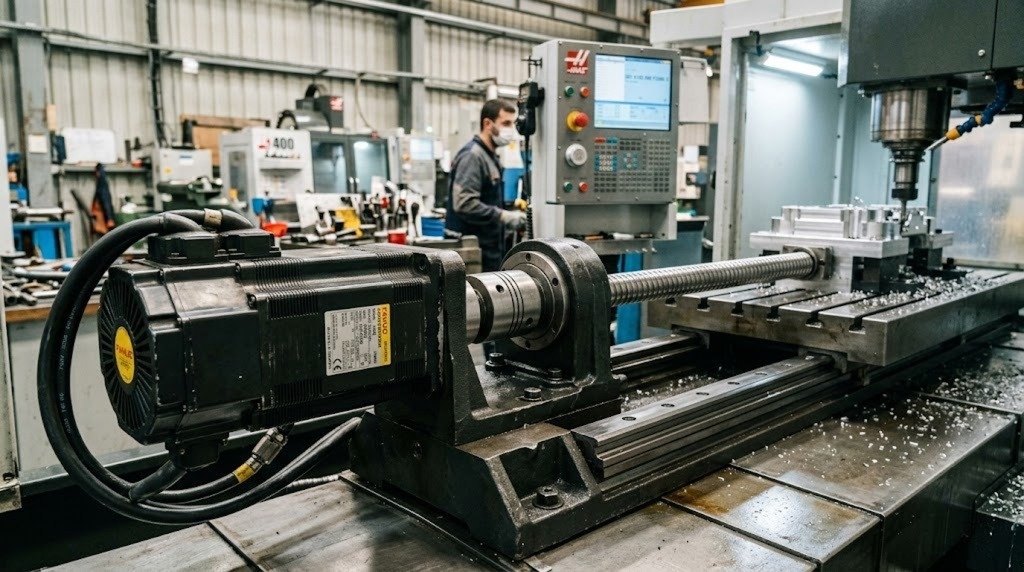

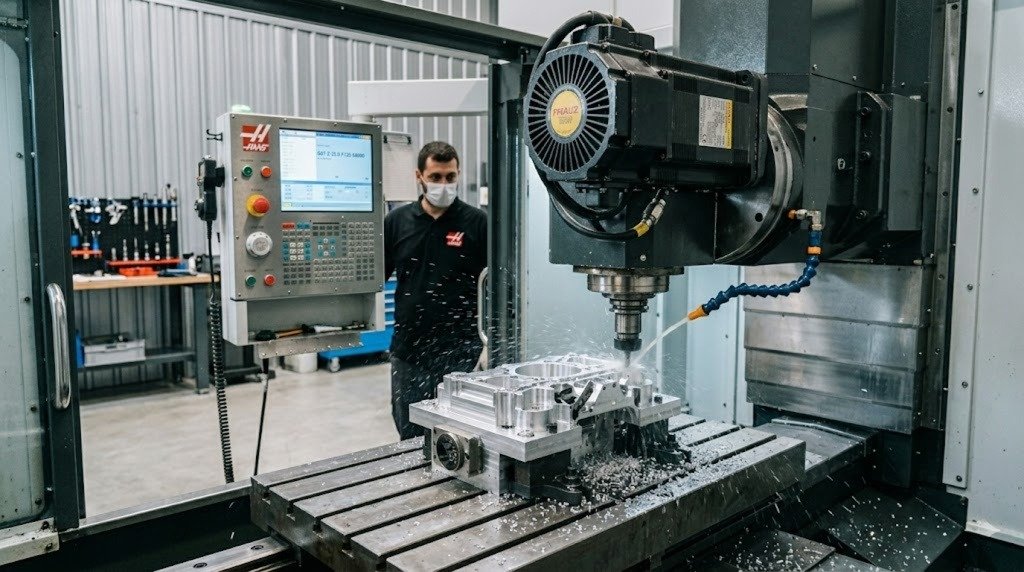

CNC makinelerde servo motorun rolü

CNC tezgâhlarda eksen hareketlerini yöneten servo motorlar, kesme işlemlerinin doğruluğunu belirler. Yanlış çalışan bir servo motor, doğrudan ürün hatalarına yol açar.

Servo sistem bileşenleri (sürücü, encoder, kontrol ünitesi)

Servo sistem; motorun kendisi, sürücü (driver), encoder ve CNC kontrol ünitesinden oluşur. Bu bileşenlerden herhangi birinde oluşan sorun tüm sistemi etkileyebilir.

CNC Servo Motor Arızaları Nelerdir?

Servo motor arızaları yüzeyde basit görünebilir ancak çoğu zaman sistemin farklı katmanlarına yayılan karmaşık problemlerden kaynaklanır. Bu arızaları doğru analiz edebilmek için elektriksel, mekanik, yazılımsal ve geri besleme (encoder) kaynaklı sorunları ayrı ayrı ve derinlemesine değerlendirmek gerekir.

Elektriksel arızalar

Elektriksel problemler, servo motor sistemlerinde en sık karşılaşılan arıza türlerinden biridir ve genellikle ani duruşlara veya performans düşüşlerine neden olur. Voltaj dengesizlikleri, özellikle endüstriyel tesislerde sıkça görülür ve servo sürücünün korumaya geçmesine yol açabilir. Ani voltaj yükselmeleri (surge) veya düşmeleri (drop), sürücü kartlarının zarar görmesine hatta motorun tamamen devre dışı kalmasına neden olabilir. Bunun yanı sıra kısa devreler, izolasyon hataları veya topraklama eksiklikleri de ciddi risk oluşturur. Özellikle kablolama hataları ve zayıf bağlantılar, zamanla ısınma yaparak hem enerji kaybına hem de yangın riskine kadar gidebilecek sorunlara yol açabilir.

Mekanik arızalar

Mekanik kaynaklı arızalar genellikle zamanla ortaya çıkar ve çoğu zaman ihmal edilen bakım süreçlerinin sonucudur. Servo motor içerisinde bulunan rulmanlar sürekli hareket halinde olduğu için aşınmaya en yatkın parçalardır. Rulman aşınması başladığında motor içerisinde sürtünme artar, bu da hem ısınmaya hem de titreşime neden olur. Mil eğrilmeleri veya kaplin hizasızlıkları ise motorun dengesiz çalışmasına yol açar. Bu durum uzun vadede sadece motoru değil, bağlı olduğu CNC eksen sistemini de olumsuz etkiler. Ayrıca yatak problemleri ve mekanik gevşemeler, kesim hassasiyetini düşürerek üretim kalitesinde ciddi sapmalara neden olabilir.

Yazılım ve parametre kaynaklı sorunlar

Servo motor sistemleri yalnızca donanımdan ibaret değildir; doğru parametre ayarları olmadan sistem stabil çalışmaz. Servo sürücü üzerinde yapılan yanlış hız, ivme (acceleration) veya kazanç (gain) ayarları motorun titreşimli çalışmasına veya pozisyon hatası vermesine neden olabilir. Özellikle tuning ayarlarının hatalı yapılması, motorun sürekli düzeltme yapmaya çalışmasına ve bu yüzden kararsız davranmasına yol açar. Bunun dışında CNC kontrol ünitesi ile servo sürücü arasındaki haberleşme hataları da sistemin senkronizasyonunu bozabilir. Yazılımsal hatalar çoğu zaman fiziksel bir arıza gibi görünse de doğru analiz edildiğinde hızlı şekilde çözülebilir.

Encoder (geri besleme) hataları

Encoder, servo motor sisteminin “gözü” olarak kabul edilir ve motorun konumunu, hızını ve yönünü kontrol ünitesine bildirir. Bu bileşende oluşan en küçük hata bile sistemin tamamen yanlış çalışmasına neden olabilir. Encoder kablolarında kopma, sinyal zayıflaması veya parazitlenme, geri besleme verisinin hatalı iletilmesine yol açar. Bu durumda motor, olması gereken konumu yanlış algılar ve pozisyon kaçırma sorunları ortaya çıkar. Ayrıca encoder diskinde oluşabilecek fiziksel hasarlar veya kirlenmeler de sinyal kalitesini düşürür. Sonuç olarak CNC makine hassasiyetini kaybeder ve hatalı üretim ortaya çıkar. Encoder arızaları genellikle aralıklı (intermittent) sorunlar şeklinde görüldüğü için tespiti diğer arızalara göre daha zor olabilir.

Bu dört ana arıza türü çoğu zaman birbirinden bağımsız değildir; örneğin bir mekanik problem zamanla elektriksel yük artışına, bu da sürücü hatalarına yol açabilir. Bu yüzden servo motor arızalarında doğru yaklaşım, sadece görünen sorunu değil, sistemin tamamını analiz etmektir.

En Yaygın CNC Servo Motor Arızaları

CNC sistemlerde servo motor arızaları çoğu zaman belirli belirtilerle kendini gösterir. Bu belirtileri doğru okumak, hem arızayı hızlı tespit etmeyi hem de daha büyük hasarların önüne geçmeyi sağlar. Aşağıda en sık karşılaşılan problemler ve bu problemlerin arka planındaki teknik detaylar yer alır.

Servo motor titreme (vibrasyon) sorunu

Servo motorlarda titreme, sistemin kararsız çalıştığının en net göstergelerinden biridir. Bu durum genellikle servo sürücü parametrelerinin (özellikle gain ve tuning ayarlarının) yanlış yapılmasından kaynaklanır. Motor, hedef konuma ulaşmaya çalışırken sürekli düzeltme yapar ve bu da titreşim oluşturur. Bunun dışında kaplin hizasızlığı, balans bozukluğu veya gevşek mekanik bağlantılar da vibrasyona neden olabilir. Titreşim uzun süre devam ederse rulman ömrü ciddi şekilde kısalır ve eksen hassasiyeti düşer.

Aşırı ısınma problemi

Servo motorların normal çalışma sırasında ısınması beklenen bir durumdur ancak aşırı ısınma ciddi bir arıza belirtisidir. Bu genellikle motorun kapasitesinin üzerinde yüklenmesiyle ortaya çıkar. Sürekli yüksek torkta çalışmak, motor sargılarında ısı birikmesine neden olur. Bunun yanında fan arızası, yetersiz havalandırma veya ortam sıcaklığının yüksek olması da ısıyı artırır. Elektriksel tarafta ise hatalı akım ayarları veya sürücü arızaları motorun gereğinden fazla akım çekmesine sebep olabilir. Uzun süreli aşırı ısınma, izolasyon hasarına ve motor yanmasına kadar ilerleyebilir.

Servo motorun çalışmaması

Motorun tamamen devre dışı kalması genellikle daha kritik bir sorunun işaretidir. Bu durumun en temel nedenleri arasında enerji beslemesinin kesilmesi, sigorta atması veya güç kablolarında kopukluk bulunur. Bunun dışında servo sürücünün arızalanması ya da koruma moduna geçmesi de motorun çalışmamasına neden olabilir. Acil stop devresinin aktif kalması veya CNC kontrol ünitesinden komut gelmemesi gibi kontrol taraflı problemler de göz önünde bulundurulmalıdır. Bu tip arızalarda sistematik bir kontrol yapılmadan müdahale etmek zaman kaybına yol açar.

Pozisyon hatası ve kaçırma problemi

CNC makinelerde hassasiyetin bozulmasına neden olan en kritik sorunlardan biri pozisyon hatasıdır. Servo motor hedeflenen konuma ulaşamaz veya ulaştığını yanlış algılar. Bu durum genellikle encoder arızasından veya geri besleme sinyalindeki bozulmalardan kaynaklanır. Ayrıca aşırı yük altında çalışan motorlar da hedef konumu kaçırabilir. Mekanik tarafta ise gevşek kaplinler, dişli boşlukları (backlash) veya lineer sistem sorunları bu hatayı tetikler. Pozisyon hataları üretimde milimetrik sapmalara yol açarak ürün kalitesini doğrudan etkiler.

Anormal ses (gürültü) oluşumu

Servo motorlardan gelen alışılmadık sesler genellikle yaklaşan bir mekanik arızanın habercisidir. Rulman aşınması en yaygın nedenlerden biridir ve genellikle sürtünme sesi veya uğultu şeklinde kendini belli eder. Bunun dışında dişli sistemlerinde aşınma, gevşek parçalar veya rotor-stator temasları da gürültü oluşturabilir. Elektriksel parazitler veya sürücü kaynaklı titreşimler de ses seviyesini artırabilir. Bu tür sesler göz ardı edilirse kısa sürede daha büyük ve maliyetli arızalara dönüşebilir.

Servo alarm hataları

Modern servo sürücüler, sistemde oluşan sorunları hata kodları (alarm) ile kullanıcıya bildirir. Bu alarm kodları; aşırı akım, aşırı voltaj, aşırı sıcaklık, encoder hatası veya haberleşme problemi gibi farklı durumları ifade eder. Her üreticinin kendine özgü alarm kodları bulunur ve bu kodların doğru şekilde yorumlanması gerekir. Alarmı sadece resetlemek geçici bir çözüm sağlar; asıl önemli olan hatanın kök nedenini bulmaktır. Doğru analiz yapılmadığında aynı alarm tekrar eder ve sistemde daha büyük arızalara yol açabilir.

Bu arızalar çoğu zaman birbirini tetikleyen zincirleme problemler halinde ortaya çıkar. Örneğin bir mekanik dengesizlik önce vibrasyona, ardından ısınmaya ve son olarak servo alarmına neden olabilir. Bu nedenle CNC servo motor sorunlarında tek bir belirtiye odaklanmak yerine sistemi bütünsel olarak değerlendirmek gerekir.

CNC Servo Motor Arıza Nedenleri

Servo motor arızaları çoğu zaman tek bir sebepten değil, birden fazla faktörün birleşiminden ortaya çıkar. Özellikle kullanım hataları, yetersiz bakım ve uygunsuz çalışma koşulları zamanla sistemin performansını düşürerek arızalara zemin hazırlar. Bu nedenleri derinlemesine anlamak, sadece mevcut sorunları çözmek için değil, gelecekte oluşabilecek arızaları önlemek için de kritik öneme sahiptir.

Yanlış montaj ve hizalama

Servo motorun sisteme doğru şekilde monte edilmemesi, en baştan sorunlu bir çalışma düzeni oluşturur. Motor ile yük arasındaki kaplin hizasının bozuk olması, eksenel veya radyal kaçıklıklar oluşturur ve bu da sürekli bir titreşim (vibrasyon) üretir. Bu titreşim zamanla rulmanlarda aşınmaya, milde deformasyona ve bağlantı elemanlarında gevşemeye neden olur. Ayrıca yanlış montaj, motorun olması gerekenden daha fazla akım çekmesine yol açarak hem sürücüye hem de motor sargılarına zarar verir. Özellikle hassas CNC sistemlerde mikron seviyesinde hizalama yapılmaması, üretim kalitesini doğrudan etkileyen ciddi sonuçlar doğurur.

Aşırı yüklenme

Her servo motor belirli bir tork ve güç kapasitesi için tasarlanmıştır. Bu kapasitenin üzerinde çalıştırılan motorlar kısa vadede performans düşüşü, uzun vadede ise kalıcı hasarlarla karşı karşıya kalır. Sürekli yüksek yük altında çalışan motorlarda sargı sıcaklığı artar ve izolasyon malzemeleri zamanla bozulur. Bu durum motor yanmasına kadar ilerleyebilir. Ayrıca aşırı yük, sürücünün sürekli yüksek akım sağlamasına neden olur ve bu da sürücü bileşenlerinde aşınma yaratır. Mekanik tarafta ise dişli sistemleri, kaplinler ve rulmanlar bu yükten olumsuz etkilenerek daha hızlı yıpranır. Doğru kapasite seçimi yapılmayan sistemlerde bu tür arızalar kaçınılmaz hale gelir.

Elektrik dalgalanmaları ve voltaj problemleri

Endüstriyel tesislerde enerji kalitesi her zaman stabil olmayabilir ve bu durum servo motor sistemlerini doğrudan etkiler. Ani voltaj yükselmeleri (pikler), sürücü kartlarında hasara neden olabilirken düşük voltaj durumları motorun yeterli tork üretememesine yol açar. Frekans dengesizlikleri, harmonikler ve topraklama eksiklikleri de sistemde kararsız çalışmaya sebep olur. Özellikle koruma ekipmanlarının (regülatör, UPS, filtre vb.) kullanılmadığı sistemlerde bu tür elektriksel problemler daha sık görülür. Uzun vadede bu dalgalanmalar, hem motor hem de sürücü üzerinde geri dönüşü zor hasarlar bırakır.

Kablo ve bağlantı hataları

Servo motor sistemlerinde kablolama, çoğu zaman göz ardı edilen ancak hayati öneme sahip bir konudur. Gevşek bağlantılar, oksitlenmiş terminaller veya hasar görmüş kablolar sinyal kayıplarına ve enerji iletiminde kesintilere neden olur. Özellikle encoder kablolarında oluşan problemler, geri besleme sinyalinin bozulmasına yol açarak pozisyon hatalarına sebep olur. Güç kablolarındaki zayıf temas ise ısınma ve ark oluşumuna neden olabilir. Ayrıca yanlış kablo seçimi (kesit yetersizliği veya uygun olmayan koruma) da sistem performansını düşürür. Düzenli kablo kontrolü yapılmayan sistemlerde arızalar çoğu zaman ani ve beklenmedik şekilde ortaya çıkar.

Ortam koşulları (toz, nem, sıcaklık)

Servo motorların çalışma ortamı, performans ve ömür üzerinde doğrudan etkilidir. Tozlu ortamlarda çalışan motorlarda partiküller zamanla motor içine girerek rulmanlara ve elektronik bileşenlere zarar verir. Nemli ortamlarda ise oksidasyon ve kısa devre riski artar. Yüksek ortam sıcaklığı, motorun kendi ürettiği ısı ile birleştiğinde aşırı ısınmaya neden olur ve bu da izolasyon ömrünü ciddi şekilde kısaltır. Aynı şekilde ani sıcaklık değişimleri, genleşme ve büzülme nedeniyle mekanik stres oluşturur. Bu nedenle servo motorların uygun IP koruma sınıfına sahip olması ve mümkünse kontrollü ortamlarda çalıştırılması büyük önem taşır.

CNC Servo Motor Arızaları Nasıl Giderilir?

Servo motor arızalarında en kritik nokta, sorunu doğru teşhis etmektir. Rastgele parça değişimi ya da deneme-yanılma yöntemi hem zaman kaybına hem de daha büyük maliyetlere yol açabilir. Bu yüzden çözüm süreci, sistematik bir kontrol ve analiz yaklaşımıyla ilerlemelidir.

Elektriksel sorunların çözümü

Elektriksel arızalarda ilk adım, sistemin enerji altyapısını detaylı şekilde kontrol etmektir. Servo sürücüye gelen giriş voltajı ölçülmeli ve üretici tarafından belirtilen tolerans aralıklarında olup olmadığı doğrulanmalıdır. Düşük veya yüksek voltaj durumlarında regülatör veya güç kaynağı çözümleri devreye alınmalıdır. Kablo bağlantıları tek tek kontrol edilmeli, gevşeklik, oksitlenme veya yanık izleri varsa müdahale edilmelidir. Özellikle topraklama hattının sağlıklı çalışması büyük önem taşır; zayıf topraklama, hem parazit hem de güvenlik riskleri oluşturur. Sigortalar, kontaktörler ve güç dağıtım elemanları da gözden geçirilerek sistemin stabil enerji alması sağlanmalıdır.

Mekanik problemlerin giderilmesi

Mekanik kaynaklı sorunlarda, motor ile yük arasındaki tüm fiziksel bağlantılar detaylı şekilde incelenmelidir. Aşınmış rulmanlar, servo motor performansını doğrudan etkilediği için gecikmeden değiştirilmelidir. Kaplin hizası kontrol edilmeli, eksen kaçıklıkları giderilmeli ve gerekiyorsa yeniden hizalama yapılmalıdır. Milde eğrilik veya deformasyon varsa bu durum düzeltilmeli ya da ilgili parça değiştirilmelidir. Ayrıca bağlı sistemlerdeki (vidalı mil, lineer kızak vb.) boşluklar ve aşınmalar da kontrol edilmelidir. Mekanik sistem ne kadar sağlıklıysa, servo motor da o kadar stabil çalışır.

Encoder ve geri besleme sorunlarının çözümü

Encoder arızalarında doğru teşhis genellikle detaylı inceleme gerektirir. İlk olarak encoder kabloları kontrol edilmeli, kırık, ezilme veya temas problemi olup olmadığı incelenmelidir. Kablo ekranlamasının sağlam olması, parazitlenmeyi önlemek açısından kritik öneme sahiptir. Encoder soketleri temizlenmeli ve bağlantı noktaları sıkılaştırılmalıdır. Eğer sistemde sinyal kaybı veya düzensiz geri besleme tespit edilirse encoder değişimi gerekebilir. Bunun yanında encoder hizalaması ve montajı da kontrol edilmelidir; yanlış montaj, doğru çalışan bir encoder’dan bile hatalı veri alınmasına neden olabilir.

Servo sürücü ayarlarının optimize edilmesi

Servo motor performansının büyük bir kısmı sürücü ayarlarına bağlıdır. Bu nedenle arıza giderme sürecinde parametrelerin kontrol edilmesi şarttır. Hız, ivme ve tork limitleri üretici önerilerine göre yeniden ayarlanmalıdır. Özellikle gain (kazanç) ayarları doğru yapılmadığında motor ya fazla agresif ya da yetersiz tepki verir. Bu da titreşim, pozisyon hatası veya kararsız çalışma gibi sorunlara yol açar. Gerekirse auto-tuning (otomatik ayar) fonksiyonları kullanılmalı ve sistem optimize edilmelidir. Ayrıca sürücü yazılımı güncel tutulmalı ve CNC kontrol ünitesi ile haberleşme ayarları kontrol edilmelidir.

CNC Servo Motor Bakımı Nasıl Yapılır?

Servo motorların uzun ömürlü ve verimli çalışabilmesi için düzenli bakım şarttır. Bakım süreçleri sadece arızaları önlemekle kalmaz, aynı zamanda sistem performansını korur ve beklenmeyen duruşların önüne geçer. Etkili bir bakım planı; periyodik kontroller, temizlik, bağlantı denetimleri ve mekanik bakım adımlarını kapsamalıdır.

Periyodik bakım adımları

Periyodik bakım, servo motor sisteminin genel sağlık durumunu izlemek için yapılan planlı kontrollerden oluşur. Bu süreçte motorun çalışma performansı, sürücü davranışları ve sistem tepkileri analiz edilir. Amaç, henüz arızaya dönüşmemiş küçük sapmaları erken aşamada tespit etmektir. Özellikle sürekli çalışan CNC makinelerde bu kontrollerin ihmal edilmesi, zamanla büyük arızalara yol açabilir. Periyodik bakım sırasında motorun çektiği akım, sıcaklık değerleri ve titreşim seviyeleri gibi parametreler değerlendirilmelidir.

Yapılması gereken adımlar:

Motorun çalışma akımı ve voltaj değerlerini ölçmek
Servo sürücü üzerindeki hata geçmişini kontrol etmek
Titreşim ve ses analizi yapmak
Motor sıcaklık değerlerini izlemek
CNC sisteminde eksen hareket testleri gerçekleştirmek
Parametre ayarlarının doğruluğunu kontrol etmek

Temizlik ve ortam kontrolü

Servo motorlar genellikle tozlu ve zorlu endüstriyel ortamlarda çalışır. Zamanla motor yüzeyinde, fan girişlerinde ve elektronik bileşenlerde biriken tozlar, soğutmayı zorlaştırır ve aşırı ısınmaya neden olabilir. Ayrıca ortamda bulunan nem, elektronik devrelerde oksitlenmeye yol açarak sistem güvenilirliğini düşürür. Bu nedenle hem motorun hem de bulunduğu ortamın düzenli olarak temizlenmesi gerekir. Uygun bir çalışma ortamı, servo motor ömrünü doğrudan uzatır.

Yapılması gereken adımlar:

Motor yüzeyini ve havalandırma kanallarını temizlemek
Fan ve soğutma sistemlerini kontrol etmek
Ortamda biriken toz ve partikülleri düzenli olarak temizlemek
Nem seviyesini kontrol altında tutmak
Ortam sıcaklığının üretici değerlerinde olmasını sağlamak
Elektrik panosunun iç temizliğini yapmak

Kablo ve bağlantı kontrolleri

Servo motor sistemlerinde kablo ve bağlantılar, hem enerji iletimi hem de veri aktarımı açısından kritik rol oynar. Zamanla gevşeyen bağlantılar, oksitlenen terminaller veya hasar gören kablolar sistemde kesintilere ve hatalı çalışmaya neden olabilir. Özellikle encoder kablolarında oluşan en küçük problem bile ciddi pozisyon hatalarına yol açar. Bu nedenle kablolama düzenli olarak kontrol edilmeli ve olası sorunlar erkenden giderilmelidir.

Yapılması gereken adımlar:

Tüm güç ve sinyal kablolarını fiziksel olarak kontrol etmek
Gevşek bağlantıları sıkılaştırmak
Oksitlenmiş veya yanmış terminalleri temizlemek veya değiştirmek
Encoder kablolarını parazit ve hasar açısından incelemek
Kablo izolasyonlarını kontrol etmek
Kablo güzergâhlarını düzenleyerek mekanik zorlanmayı önlemek

Yağlama ve mekanik bakım

Servo motorların bağlı olduğu mekanik sistemler (rulmanlar, kaplinler, vidalı miller vb.) düzenli bakım gerektirir. Zamanla bu parçalar aşınır ve sürtünme artar. Bu durum hem motor yükünü artırır hem de sistemin hassasiyetini düşürür. Doğru yağlama yapılmadığında rulmanlar zarar görür ve geri dönüşü zor arızalar oluşabilir. Mekanik bakım, servo motorun sağlıklı çalışmasının temel unsurlarından biridir.

Yapılması gereken adımlar:

Rulmanların durumunu kontrol etmek ve gerekirse değiştirmek
Kaplin hizasını kontrol etmek ve düzeltmek
Vidalı mil ve lineer sistemleri uygun şekilde yağlamak
Mekanik bağlantı elemanlarını (cıvata, somun vb.) sıkılaştırmak
Aşınmış veya deformasyona uğramış parçaları değiştirmek
Sistem genelinde boşluk (backlash) kontrolü yapmak

Düzenli ve doğru yapılan bakım uygulamaları sayesinde CNC servo motorlar daha stabil çalışır, arıza riski minimuma iner ve üretim sürekliliği sağlanır. Bakımın bir maliyet değil, uzun vadeli bir yatırım olduğu unutulmamalıdır.
