Servo Motor Kablo Boyu Neden Önemlidir

Servo Motor Sistemlerinde Kablonun Rolü

Servo motor sistemlerinde kablolar yalnızca enerji taşıyan bir araç değil, aynı zamanda sistemin “sinir ağı”dır. Hem motorun çalışmasını sağlar hem de geri besleme verilerinin doğru şekilde iletilmesine aracılık eder.

Güç iletimi ve sinyal iletimi farkı

Servo sistemlerde iki temel kablo türü bulunur: güç kabloları ve sinyal kabloları. Güç kabloları, sürücüden motora enerji iletirken; sinyal kabloları (özellikle encoder kabloları) motorun konum, hız ve yön bilgilerini geri besleme olarak taşır. Güç kablolarında yaşanan kayıplar performansı düşürürken, sinyal kablolarındaki bozulmalar doğrudan hassasiyet kaybına neden olur.

Servo kablo türleri (güç kablosu, encoder kablosu)

Güç kabloları genellikle yüksek akım taşıma kapasitesine sahip, kalın kesitli kablolardır. Encoder kabloları ise düşük voltajlı ve hassas sinyaller taşıdığı için ekranlı (shielded) yapıda olur. Bu iki kablo türünün özellikleri ve uzunluk toleransları birbirinden farklıdır ve yanlış kullanım ciddi sorunlara yol açabilir.

CNC sistemlerde kablo altyapısının önemi

CNC makinelerde kablo altyapısı, sistemin stabil ve kesintisiz çalışması için kritik öneme sahiptir. Kabloların doğru güzergâhta, uygun uzunlukta ve doğru izolasyonla döşenmemesi; titreşim, parazit ve sinyal kaybı gibi problemlere neden olabilir. Bu da doğrudan üretim kalitesine yansır.

Servo Motor Kablo Boyu Ne İşe Yarar?

Kablo boyu, servo motor ile sürücü arasındaki mesafeyi belirler ve bu mesafe enerji iletiminden sinyal kalitesine kadar birçok parametreyi etkiler. Doğru belirlenmiş bir kablo uzunluğu, sistemin verimli ve stabil çalışmasını sağlar. Gereğinden uzun kablolar enerji kaybına ve sinyal bozulmasına neden olurken, gereğinden kısa kablolar kurulum esnekliğini kısıtlayabilir. Bu nedenle kablo boyu, sadece fiziksel bir mesafe değil, aynı zamanda performans parametresi olarak değerlendirilmelidir.

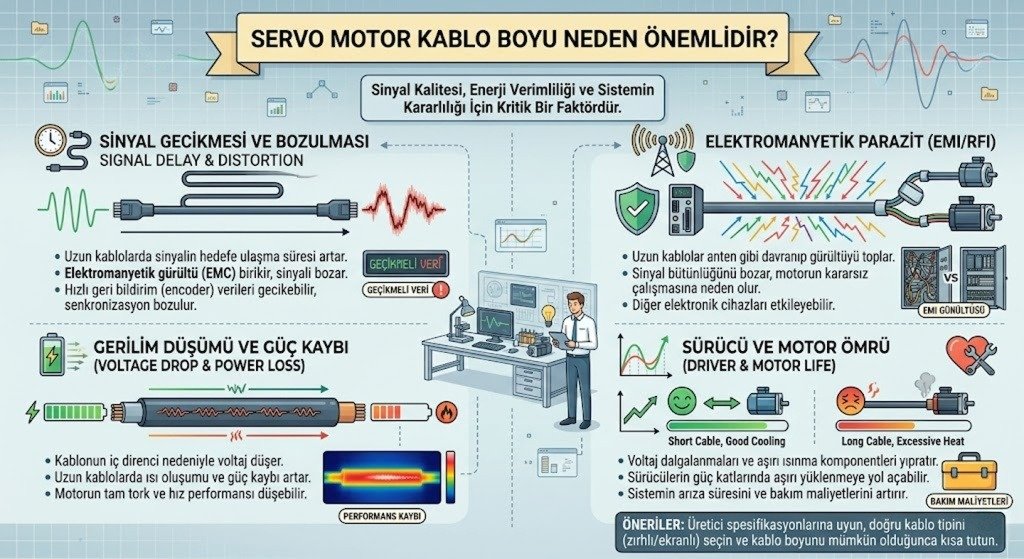

Kablo Boyunun Servo Motor Performansına Etkileri

Servo motor performansı, kablo boyundan doğrudan etkilenir. Uzayan kablo mesafesiyle birlikte direnç artar ve bu da voltaj düşümüne neden olur. Sonuç olarak motor yeterli gücü alamaz ve performans düşer. Aynı şekilde sinyal kablolarında mesafe arttıkça veri iletiminde gecikme ve bozulma meydana gelebilir. Elektromanyetik parazitler (EMI), özellikle uzun kablolarda daha fazla etkili olur ve encoder sinyallerini bozabilir. Bu durum pozisyon hatalarına, titreşime ve kararsız çalışmaya yol açar. Ayrıca uzun kablolar motorun tork ve hız tepkilerini de dolaylı olarak etkileyerek sistemin verimliliğini düşürür.

Uzun Kablo Kullanımında Karşılaşılan Problemler

Uzun kablo kullanımı, özellikle büyük tesislerde kaçınılmaz olabilir ancak beraberinde bazı riskler getirir. Encoder sinyalleri uzun mesafelerde zayıflayabilir ve bu da geri besleme hatalarına neden olur. Güç kablolarında ise enerji kaybı ve ısınma problemleri ortaya çıkabilir. Ayrıca uzun kablolar, elektromanyetik parazitlere daha açık hale gelir ve bu durum haberleşme hatalarına yol açar. Servo sürücüler bu tür sorunları genellikle alarm kodları ile bildirir. Ancak sorun kablo uzunluğundan kaynaklanıyorsa, sadece alarmı resetlemek çözüm olmayacaktır.

Kısa Kablo Kullanımının Avantajları ve Sınırlamaları

Kısa kablolar, sinyal kalitesi ve enerji verimliliği açısından büyük avantaj sağlar. Daha düşük direnç sayesinde voltaj kaybı minimum seviyede olur ve motor daha stabil çalışır. Ayrıca sinyal iletiminde gecikme ve parazit etkisi daha azdır. Ancak kablonun gereğinden fazla kısa tutulması, sistem yerleşiminde esneklik kaybına neden olabilir. Özellikle bakım ve montaj süreçlerinde hareket alanının dar olması pratik sorunlar yaratabilir. Bu yüzden ideal kablo boyu, performans ve kullanım kolaylığı dengesi gözetilerek belirlenmelidir.

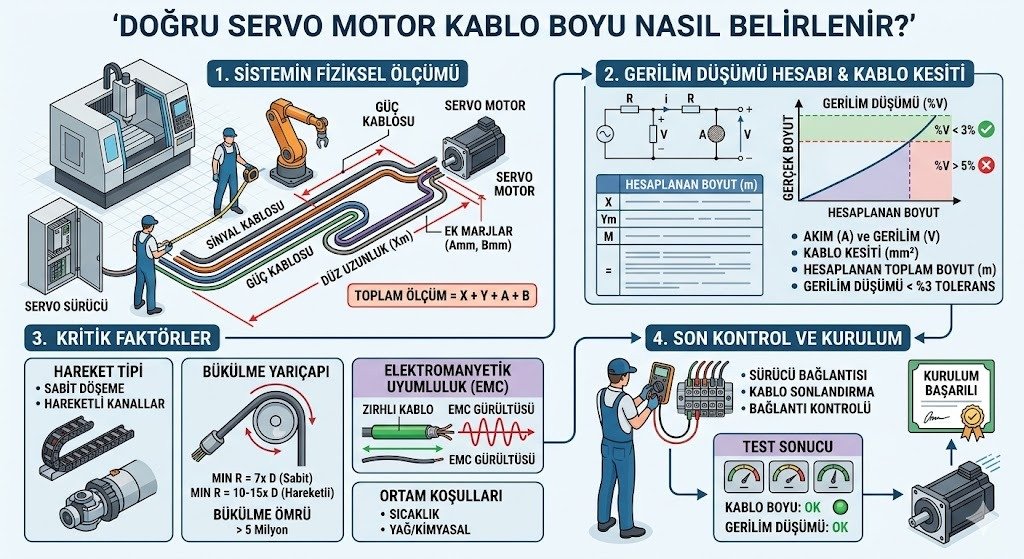

Doğru Servo Motor Kablo Boyu Nasıl Belirlenir?

Doğru kablo boyunu belirlerken ilk dikkate alınması gereken faktör, üretici tarafından belirtilen maksimum mesafe değerleridir. Bunun yanında kullanılacak kablonun kesiti, taşıyacağı akım ve uygulama türü de önemli rol oynar. Uzun mesafelerde daha kalın kesitli kablolar tercih edilerek enerji kaybı minimize edilebilir. Ayrıca kablo güzergâhı planlanırken gereksiz uzunluklardan kaçınılmalı ve en kısa, en güvenli rota seçilmelidir. Endüstriyel standartlara uygunluk ve güvenlik kriterleri de göz önünde bulundurulmalıdır.

Uzun Mesafelerde Kablo Kullanımı İçin Çözüm Önerileri

Uzun kablo kullanımı kaçınılmaz olduğunda bazı önlemler alınarak oluşabilecek problemler minimize edilebilir. Öncelikle ekranlı (shielded) kablolar tercih edilerek parazit etkisi azaltılmalıdır. Doğru topraklama uygulamaları ile sistem güvenliği ve sinyal kalitesi artırılabilir. Gerekli durumlarda sinyal güçlendiriciler veya filtreler kullanılarak veri iletimi desteklenebilir. Ayrıca güç ve sinyal kabloları mümkün olduğunca ayrı güzergâhlardan geçirilerek parazit oluşumu engellenmelidir.

Servo Motor Kablo Seçiminde Yapılan Hatalar

Servo motor kablo seçiminde yapılan en yaygın hatalardan biri, uygun kesitte kablo kullanılmamasıdır. Yetersiz kesit, aşırı ısınma ve enerji kaybına yol açar. Kalitesiz veya endüstriyel kullanıma uygun olmayan kablolar da sistem güvenilirliğini düşürür. Güç ve sinyal kablolarının birlikte döşenmesi, parazit oluşumunu artırarak sinyal hatalarına neden olabilir. Ayrıca üretici tarafından belirlenen maksimum kablo uzunluklarının aşılması, sistemin stabil çalışmasını doğrudan olumsuz etkiler Servo motor sistemlerinde kablo boyu, çoğu zaman göz ardı edilen ancak performans, güvenlik ve sistem ömrü açısından kritik bir parametredir. Doğru planlanmış bir kablo altyapısı sayesinde hem arıza riskleri minimize edilir hem de sistemden maksimum verim alınır. Bu nedenle kablo seçimi ve uzunluğu, servo motor sistemlerinin ayrılmaz bir parçası olarak değerlendirilmelidir.
