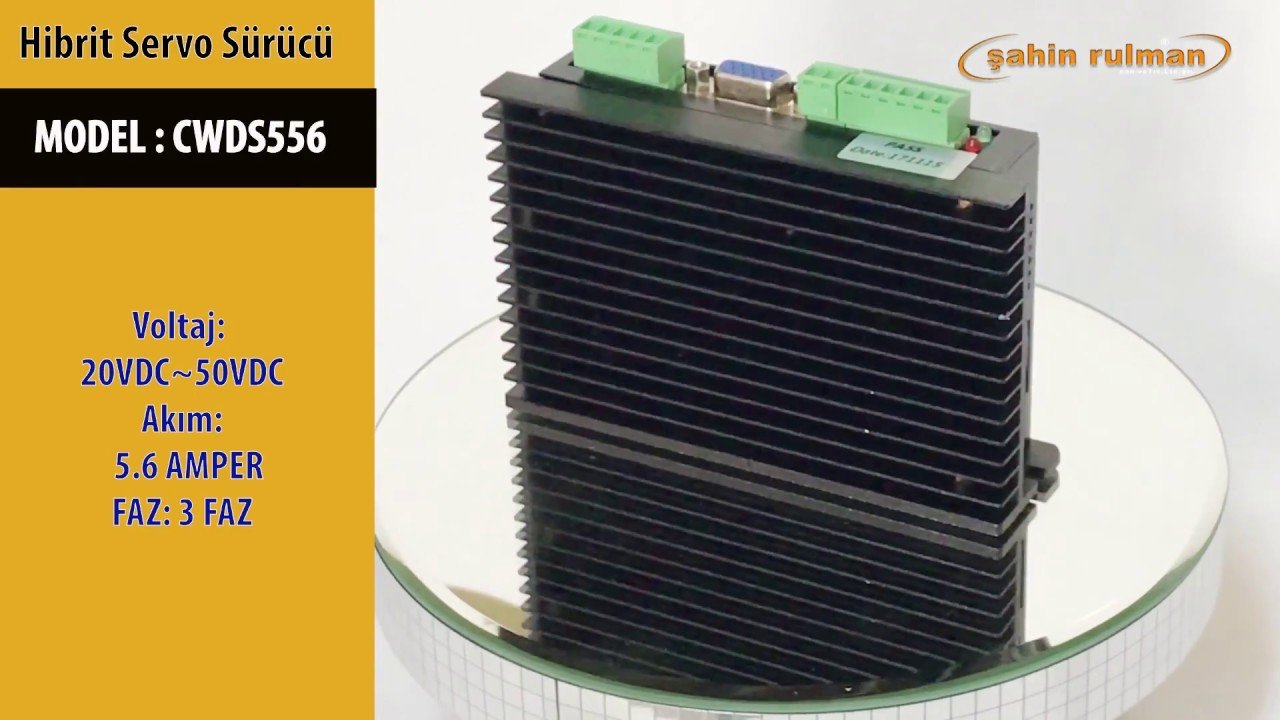

Hibrit Servo Sürücü CWDS556

Hibrit Servo Sürücü CWDS556

Hibrit Servo Sürücü Voltaj: 20VDC~50VDC

Hibrit Servo Sürücü Akım: 5.6 AMPER

Hibrit Servo Sürücü: 3 Faz Servo Sürücü

Ürün Kodu: Hibrit Servo Sürücü CWDS556

Motor Bağlama

MAVİ: V

SARI: U

SİYAH: W

3 Faz Enkoderli Step Motor Sürücü CWDS556

• Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
• Sürücülerin bulunduğu pano metal kısmına mutlaka TOPRAKLAMA yapılmalıdır. Sürücülere Amper verilmeden evvel mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı girilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.
• PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8KΩ dur.

ALARM KULLANIMI: Sürücünün ALARM bağlantısı normalde açık kuru kontaktır. CNC routerlar için gerekli olan ALARM kullanımı, paralel bağlama için tüm eksenlerde hibrit servo sürücülerin ALM + çıkışları kendi arasında ve ALM - çıkışları kendi arasında köprülenir. Eksen kontrol kartı sinyal girişi negatif ise ALM - ucu güç kaynağı - çıkışına bağlanır, ALM + ucu E-Stop girişine bağlanır. Eksenlerdeki sürücülerden herhangi biri alarma düştüğünde sinyal E-stop'a ulaşacak ve mach3 emergency stop yapacaktır. Güç kaynağından gelecek sinyalin eksen kontrol kartının kabul edebileceği şekilde 5Volt veya 24 Volt olmasına dikkat edilir.

PLC lerde girişler + olduğu için ALM + lar hepsi beraber PLC BESLEME 24 Volt +, ALM - ler birleşip alarm için seçilen input girişine bağlanacak.

PEND KULLANIMI: Sürücünün PEND bağlantısı normalde kapalı kuru kontaktır. Seri bağlama yapılarak birinci sürücünün PEND + güç kaynağına, PEND - diğer sürücünün PEND + girişine bağlanarak devam edilir. sonuncu sürücünün PEND - çıkışı input girişine bağlanır. Normalde kapalı olduğu için devamlı sinyal gelir. Alarma düşünce sinyal kesilir.

Ürün videosu için lütfen tıklayınız (1) : Hibrit Servo Sürücü

Ürün videosu için lütfen tıklayınız (2) : Hibrit Servo Sürücü

Ürün videosu için lütfen tıklayınız (3) : Hibrit Servo Sürücü

Hibrit Servo Sürücü Cwds556 Ürün Videosu
