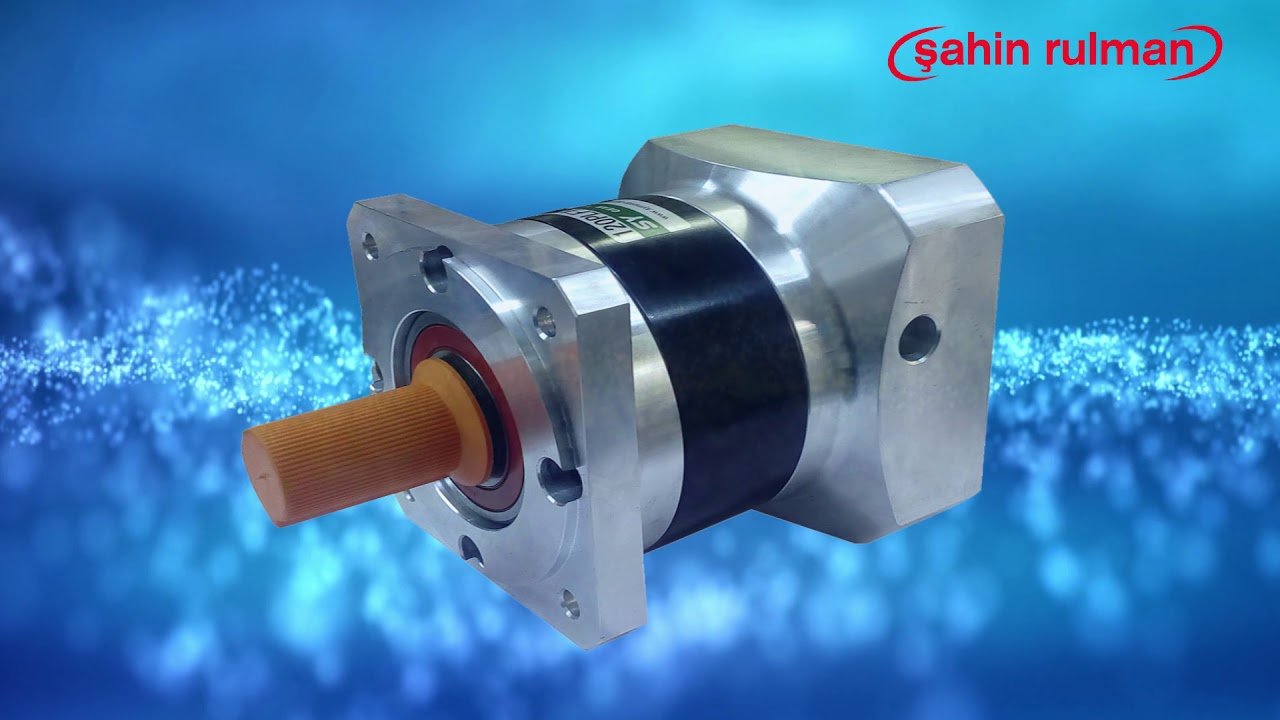

Planet Redüktör PF & PLF Serisi
Planet Redüktörler
Planet redüktörler, yüksek tork iletimi gerektiren mekanik sistemlerde sıkça kullanılan güçlü ve kompakt dişli sistemleridir. Bu redüktörler, adını dişlilerin güneş sistemine benzer yapısından alır. Ortada bulunan “güneş dişli” etrafında dönen “gezegen dişliler” ve bunları çevreleyen “iç halka dişli” birlikte çalışarak yüksek verimlilik ve düşük boşluk (backlash) sağlar. Küçük hacimlerine rağmen yüksek güç iletebilme özellikleri sayesinde hem endüstriyel otomasyon sistemlerinde hem de ağır yük uygulamalarında tercih edilirler.
Planet redüktörlerin en önemli özelliklerinden biri, yükün birden fazla dişliye eşit şekilde dağılmasıdır. Bu sayede aşınma azalır, ömür uzar ve sistem daha kararlı çalışır. Ayrıca sessiz çalışma performansı ve yüksek hassasiyet gerektiren uygulamalarda gösterdiği üstün kontrol kabiliyeti, planet redüktörleri servo motor sistemleriyle mükemmel bir uyum haline getirir.
Planet Redüktör Nasıl Çalışır?
Planet redüktörler, üç ana dişli grubunun etkileşimiyle çalışır: güneş dişlisi, gezegen dişliler ve iç halka dişlisi. Giriş milinden gelen tork önce güneş dişlisine aktarılır. Bu dişli, etrafında dönen gezegen dişlilerini hareket ettirir. Gezegen dişlileri hem kendi eksenlerinde döner hem de taşıyıcı (carrier) üzerinde dairesel bir yörüngede hareket eder. Sonuç olarak, çıkış miline aktarılacak hız düşürülürken tork değeri artar.
Bu mekanizma sayesinde planet redüktörler, aynı boyuttaki klasik dişli redüktörlere göre çok daha fazla tork üretebilir. Ayrıca gezegen dişlilerin eş zamanlı çalışması, titreşimi azaltır ve sistemde denge sağlar. Bu da hem mekanik verimliliği artırır hem de uzun süreli kullanımda sistem stabilitesini korur.
Planet Redüktörlerin Avantajları
Planet redüktörlerin tercih edilmesinin en önemli nedenlerinden biri, güç yoğunluğu ve yüksek verimliliktir. Kompakt yapısına rağmen çok yüksek tork değerleri üretebilirler. Ayrıca dişli sisteminin dengeli yapısı, titreşimi en aza indirerek daha sessiz bir çalışma sağlar. Bu özellikler, özellikle servo motorlarla entegre çalışan otomasyon sistemlerinde büyük avantaj sunar.
Uzun ömürlü, sağlam ve bakım ihtiyacı düşük olan bu redüktörler, yatırım maliyetini kısa sürede amorti eder. Geniş dişli temas yüzeyi, aşınmayı azaltır ve performansın uzun süre korunmasını sağlar.
Başlıca avantajları şunlardır:
Yüksek tork/ağırlık oranı
Kompakt ve hafif tasarım
Sessiz ve titreşimsiz çalışma
Yüksek verimlilik oranı (%95’e kadar)
Uzun ömür ve düşük bakım gereksinimi
Planet Redüktör Kullanım Alanları
Planet redüktörler, çok çeşitli sektörlerde kullanılabilecek kadar esnek sistemlerdir. Endüstriyel otomasyon sistemleri, CNC makineleri, robotik uygulamalar, paketleme hatları ve taşıma sistemleri en yaygın kullanım alanları arasındadır. Bu redüktörler, yüksek hassasiyet gerektiren sistemlerde mükemmel pozisyonlama yeteneği sunar.
Ağır sanayi uygulamalarında da sıkça tercih edilirler. Vinç sistemleri, demir-çelik üretim hatları, rüzgar türbinleri ve inşaat makinelerinde yüksek dayanıklılık ve tork gereksinimlerini karşılarlar. Bu sayede hem enerji tasarrufu sağlar hem de ekipman ömrünü uzatır.
Planet redüktörlerin kullanıldığı başlıca alanlar:
CNC tezgahları ve endüstriyel robotlar
Otomasyon ve üretim hatları
Ambalaj, dolum ve taşıma sistemleri
Rüzgar türbinleri ve vinç sistemleri
Asansör ve konveyör sistemleri
Planet Redüktör Seçerken Dikkat Edilmesi Gerekenler
Planet redüktör seçimi yapılırken sistemin ihtiyaç duyduğu tork, hız oranı, çalışma ortamı ve bağlantı şekli göz önünde bulundurulmalıdır. Yanlış seçilen bir redüktör, sistemin performansını düşürebilir ve arızalara neden olabilir. Bu nedenle redüktörün hem mekanik hem de elektriksel parametrelerinin uygulamaya uygunluğu dikkatlice değerlendirilmelidir.
Ayrıca kullanılan motor tipi, montaj şekli ve yük karakteristiği de seçim sürecinde önemli rol oynar. Özellikle servo motor uygulamalarında backlash (boşluk) değeri düşük redüktörlerin tercih edilmesi önerilir. Böylece pozisyonlama hassasiyeti korunur ve sistem verimi artar.
Planet Redüktör Fiyatları ve Teknik Özellikleri
Planet redüktör fiyatları, tork kapasitesi, redüksiyon oranı, gövde tipi ve kullanılan malzeme kalitesine göre değişiklik gösterir. Kompakt yapılarına rağmen yüksek performans sunmaları nedeniyle fiyat/performans açısından oldukça avantajlı ürünlerdir. Kaliteli dişli yapısı ve dayanıklı yatak sistemleri sayesinde uzun süre sorunsuz bir kullanım sağlarlar.
Şahin Rulman, planet redüktör satın almak isteyen kullanıcılar için hem geniş ürün yelpazesi hem de rekabetçi fiyat avantajı sunar. Farklı tork değerlerine, montaj tiplerine ve kullanım alanlarına uygun çok sayıda model, stoktan hızlı teslimat ile temin edilebilir. Şahin Rulman’ın uzman ekibi, doğru redüktör seçimi konusunda teknik destek sağlayarak müşterilerinin en uygun çözüme ulaşmasına yardımcı olur. Kaliteli ürün, uygun fiyat ve güvenilir satış sonrası destek sayesinde planet redüktör ihtiyaçlarınızı güvenle karşılayabilirsiniz.
Planet Redüktör Hakkında Merak Edilenler
Planet redüktör, giriş milinden aldığı gücü düşürülmüş hızla ancak artırılmış torkla çıkış miline aktaran bir dişli sistemidir. Kompakt yapısı sayesinde yüksek güç aktarımı gerektiren alanlarda kullanılır.
Bu redüktörler, hem endüstriyel otomasyon hem de ağır sanayi uygulamalarında yüksek verimlilik ve hassasiyet sunarak sistem performansını artırır.
Planet redüktörler, güneş dişlisi, gezegen dişliler ve iç halka dişlisinin etkileşimiyle çalışır. Güneş dişlisi giriş gücünü alır, gezegen dişliler bu gücü taşıyıcıya aktarır ve hız düşürülürken tork artırılır.
Bu mekanizma, yükün birden fazla dişliye eşit dağılmasını sağlar; böylece sistem sessiz, verimli ve uzun ömürlü bir şekilde çalışır.
Helis dişli redüktörler genellikle tek eksenli sistemlerde kullanılırken, planet redüktörlerde güç birden fazla dişli arasında paylaştırılır. Bu durum planet redüktörlere daha yüksek tork kapasitesi kazandırır.
Ayrıca planet redüktörler daha kompakt, daha sessiz ve verimliliği daha yüksek sistemlerdir.
Planet redüktörler; CNC makinelerinde, robotik sistemlerde, ambalaj makinelerinde, vinçlerde, rüzgar türbinlerinde ve otomasyon hatlarında yaygın şekilde kullanılır.
Hassasiyet, dayanıklılık ve yüksek tork gerektiren her alanda ideal çözümler sunar.
Planet redüktörler servo motorlar, step motorlar, AC motorlar ve DC motorlarla uyumlu şekilde çalışabilir.
Özellikle servo motorlarla birlikte kullanıldığında yüksek hassasiyetli pozisyonlama ve düşük boşluk avantajı sağlar.
Planet redüktörler, kompakt boyutlarına rağmen yüksek tork üretme kapasitesine sahiptir. Aynı zamanda sessiz çalışma, düşük bakım ihtiyacı ve uzun ömür sunar.
Çok dişli temas yüzeyi sayesinde aşınma azalır ve sistem kararlılığı artar.
Başlıca avantajları:
Yüksek tork/ağırlık oranı
Sessiz çalışma
Kompakt yapı
Yüksek verimlilik (%95’e kadar)
Uzun ömür ve düşük bakım ihtiyacı
Seçim yaparken sistemin ihtiyaç duyduğu tork, hız oranı, montaj tipi ve motor uyumluluğu göz önünde bulundurulmalıdır.
Ayrıca uygulama ortamı (tozlu, nemli, sıcak vb.) ve backlash değeri gibi teknik detaylar da doğru seçimi etkiler.
Tork, giriş gücü ile redüksiyon oranına göre hesaplanır. Formül olarak T = (P x 9550) / n (Nm) şeklinde ifade edilir.
Bu hesaplama sırasında motor gücü, redüksiyon oranı ve sistemin verimi dikkate alınmalıdır.
Planet redüktörlerde verim genellikle %90 ile %97 arasında değişir. Bu oran, dişli kalitesine, yağlamaya ve redüksiyon kademesine bağlıdır.
Tek kademeli redüktörlerde verim daha yüksek, çok kademelilerde ise biraz daha düşüktür.
