Planet Redüktör Backlash Nedir

Planet redüktörlerde backlash (dişli boşluğu), giriş miline hareket verildiğinde çıkış milinin tepki vermeden önceki “boş hareket” miktarını ifade eder. Yani dişliler arasındaki küçük boşluk nedeniyle oluşan gecikme ve serbest hareket alanıdır. Bu değer ne kadar düşük olursa, sistem o kadar hassas ve kararlı çalışır.

Backlash Nedir? (Dişli Boşluğu Nedir?)

Backlash, tüm dişli sistemlerinde bulunan doğal bir mekanik boşluktur ve hareket iletimi sırasında kaçınılmaz olarak ortaya çıkar.

Backlash kavramının teknik açıklaması

Teknik olarak backlash, bir dişlinin hareket yönünü değiştirdiğinde, karşı dişliye temas etmeden önce kat ettiği serbest açısal hareket miktarıdır. Bu durum özellikle yön değiştiren sistemlerde belirgin hale gelir ve hassasiyet kaybına neden olabilir.

Dişli sistemlerde backlash neden oluşur?

Backlash oluşumunun temel nedeni, dişliler arasında çalışabilmek için bırakılan üretim toleransıdır. Sıfır boşluklu bir sistem teoride mümkün olsa da pratikte sürtünme, ısınma ve sıkışma riskleri nedeniyle belirli bir boşluk bırakılır. Ayrıca üretim hataları, montaj toleransları ve zamanla oluşan aşınmalar da backlash değerini artırabilir.

Backlash ölçüm birimleri (arcmin, derece vb.)

Backlash genellikle açısal ölçü birimleri ile ifade edilir. En yaygın birimler derece (°) ve daha hassas ölçümler için arcminute (yay dakikası)’dir. Yüksek hassasiyet gerektiren sistemlerde düşük arcmin değerleri tercih edilir.

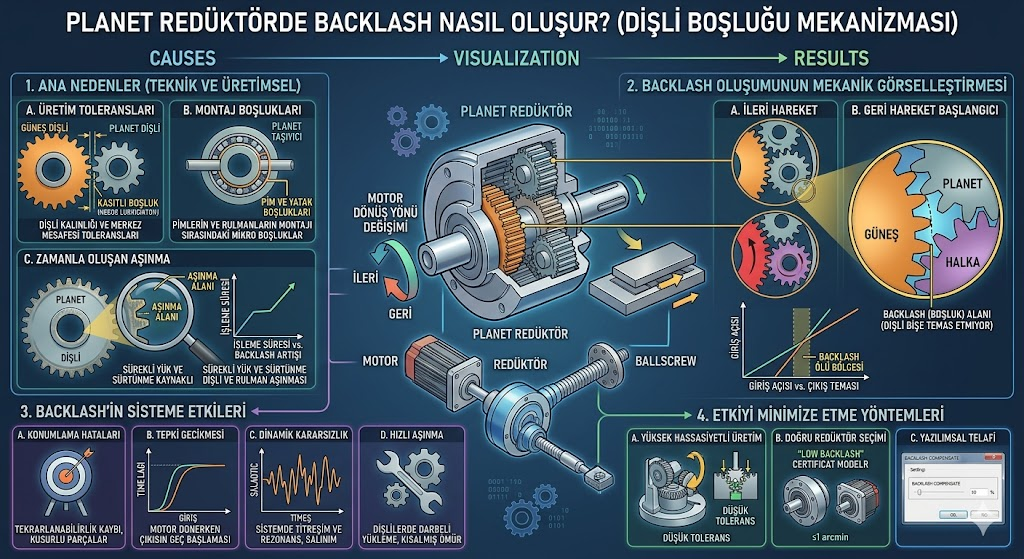

Planet Redüktörde Backlash Nasıl Oluşur?

Planet redüktörlerde backlash, tek bir sebepten değil; üretim süreci, montaj kalitesi ve çalışma koşullarının birleşiminden ortaya çıkan doğal bir mekanik sonuçtur. Sistem ne kadar hassas üretilmiş olursa olsun, dişliler arasında çalışabilirlik sağlamak için bırakılan mikro boşluklar zamanla büyüyebilir ve performans kaybına yol açabilir.

Üretim toleransları ve montaj etkisi

Planet redüktörlerde her bir dişli, mil ve taşıyıcı parça mikron seviyesinde hassasiyetle üretilir. Ancak “sıfır tolerans” üretim pratikte mümkün değildir. Dişlilerin birbirine rahat hareket edebilmesi için çok küçük boşluklar bilinçli olarak bırakılır ve bu da başlangıç backlash değerini oluşturur.

Montaj aşaması ise bu sürecin en kritik noktalarından biridir. Redüktör bileşenleri doğru hizalanmadığında veya merkez kaçıklığı oluştuğunda, dişliler ideal temas yüzeyinde çalışamaz. Bu durum:

• Dişliler arasında düzensiz yük dağılımına
• Lokal aşınmalara
• Normalden daha yüksek başlangıç backlash değerine

neden olur.

Ayrıca yanlış torkla sıkılan bağlantılar veya hatalı yataklama da sistemde mikro esnemelere yol açarak boşluk hissini artırabilir. Bu nedenle planet redüktör montajı, hassas bir mekanik kalibrasyon süreci olarak değerlendirilmelidir.

Dişli aşınması ve kullanım süresi

Planet redüktörler uzun süre çalıştıkça, dişliler arasındaki temas yüzeylerinde doğal bir aşınma meydana gelir. Bu aşınma, özellikle sürekli yük altında çalışan sistemlerde daha belirgin hale gelir.

Başlangıçta çok küçük olan yüzey deformasyonları zamanla şu etkilere yol açar:

• Dişli profilinin bozulması
• Temas yüzeyinin genişlemesi
• Mikro boşlukların artması
• Hareket aktarımında gecikme oluşması

Özellikle yüksek devirli ve ağır yük altında çalışan CNC, robotik sistemler veya otomasyon hatlarında bu süreç daha hızlı ilerler. Yağlama yetersizliği veya yanlış yağ kullanımı da aşınmayı hızlandıran önemli faktörler arasındadır. Çünkü yetersiz yağlama, metal yüzeyler arasında doğrudan sürtünmeye neden olur ve bu da backlash artışını hızlandırır.

Yük değişimleri ve çalışma koşulları

Planet redüktörlerin çalışma sırasında maruz kaldığı yük değişimleri de backlash oluşumunda önemli bir etkendir. Özellikle ani yük artışları, yön değiştiren hareketler ve darbeli çalışma koşulları dişliler üzerinde mikro deformasyonlar oluşturur.

Bu durum şu şekilde ilerler:

• Ani yük altında dişliler esner
• Temas noktaları değişir
• Mikro seviyede kalıcı şekil bozulmaları oluşur
• Zamanla boşluk hissi artar

Ayrıca sürekli start-stop çalışan sistemlerde, her yön değişimi sırasında dişliler arasındaki boşluk tekrar devreye girer. Bu da backlash etkisinin daha belirgin hissedilmesine neden olur.

Çalışma ortamı da bu süreci etkiler. Yüksek sıcaklık, yetersiz soğutma ve titreşimli ortamlar, metal genleşmesi ve malzeme yorulması nedeniyle backlash artışını hızlandırabilir.

Planet redüktörde backlash oluşumu aslında kaçınılmaz bir fiziksel sonuçtur; ancak doğru tasarım, doğru montaj ve uygun çalışma koşulları ile minimum seviyede tutulabilir. Üretim toleransları başlangıç seviyesini belirlerken, kullanım koşulları bu değerin zaman içindeki değişimini belirler. Bu nedenle sistem performansını korumak için sadece kaliteli redüktör seçimi değil, aynı zamanda doğru uygulama ve düzenli bakım da kritik rol oynar.

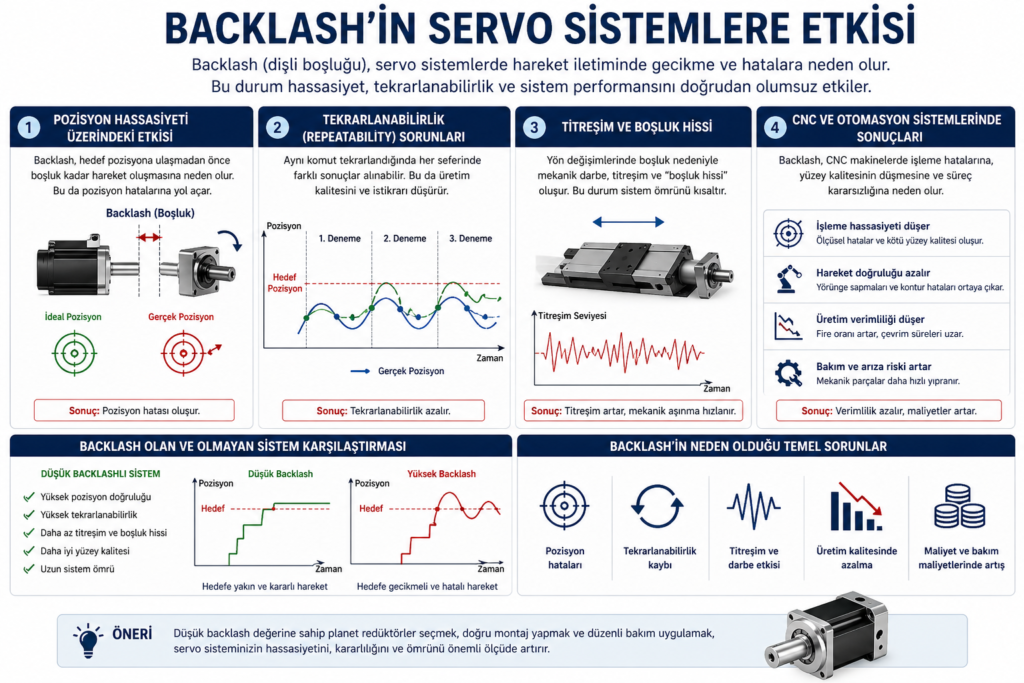

Backlash’in Servo Sistemlere Etkisi

Backlash, özellikle servo kontrollü sistemlerde doğrudan performans kaybı yaratır.

Pozisyon hassasiyeti üzerindeki etkisi

Backlash arttıkça sistemin hedef pozisyona ulaşma doğruluğu düşer. Bu durum CNC makinelerde milimetrik hatalara yol açabilir.

Tekrarlanabilirlik (repeatability) sorunları

Aynı komut tekrarlandığında farklı sonuçlar alınması, backlash’in en belirgin etkilerindendir. Bu da üretim kalitesini olumsuz etkiler.

Titreşim ve boşluk hissi

Yön değişimlerinde oluşan boşluk, sistemde mekanik bir “oynama” hissi yaratır ve titreşimlere neden olabilir.

CNC ve otomasyon sistemlerinde sonuçları

CNC ve robotik sistemlerde backlash, parça hatalarına, yüzey kalitesinin düşmesine ve proses kararsızlığına yol açar.

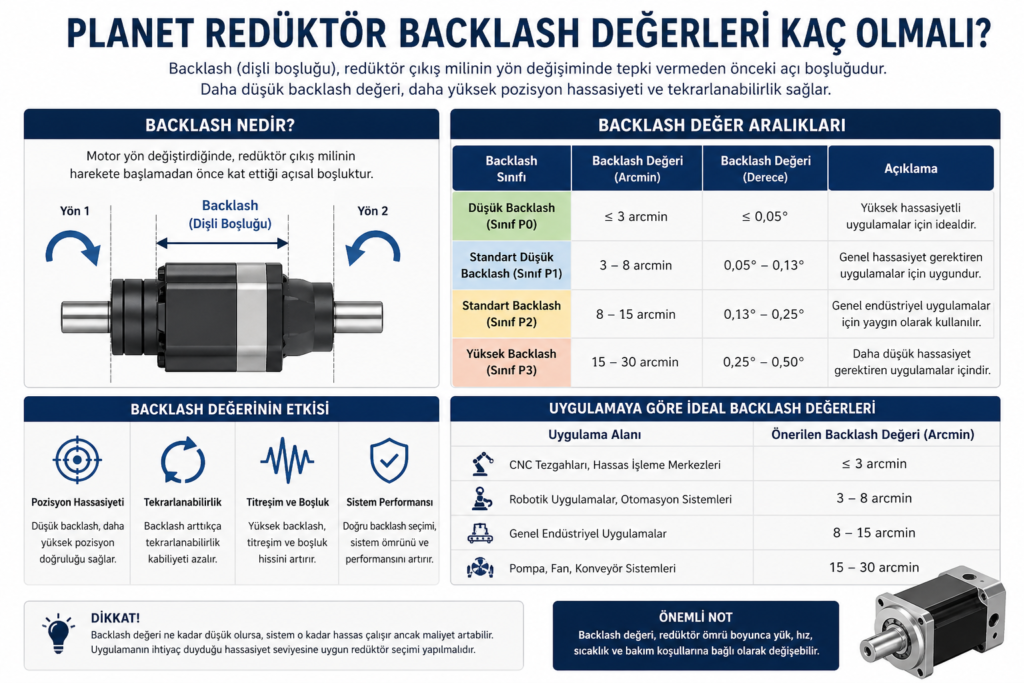

Planet Redüktör Backlash Değerleri Kaç Olmalı?

Backlash değeri uygulamaya göre değişiklik gösterir ve sistem hassasiyeti ile doğrudan ilişkilidir.

Düşük backlash nedir?

Düşük backlash, genellikle birkaç arcmin seviyesinde olan ve yüksek hassasiyet gerektiren uygulamalar için tasarlanmış sistemlerdir.

Uygulamaya göre ideal backlash değerleri

CNC makineler, robotik kollar ve servo sistemlerde düşük backlash tercih edilirken, daha genel endüstriyel uygulamalarda biraz daha yüksek tolerans kabul edilebilir.

Yüksek hassasiyet gerektiren sistemlerde toleranslar

Lazer kesim, medikal cihazlar ve hassas otomasyon sistemlerinde backlash neredeyse sıfıra yakın olmalıdır.

Planet Redüktörlerde Backlash Nasıl Ölçülür?

Backlash ölçümü, sistem hassasiyetini değerlendirmek için kritik bir adımdır.

Ölçüm yöntemleri ve ekipmanlar

Backlash ölçümü genellikle hassas ölçüm cihazları ile yapılır. En yaygın yöntemlerden biri açısal hareket ölçümüdür.

Dial gauge (komparatör) ile ölçüm

Komparatör kullanılarak çıkış miline uygulanan küçük hareketler ölçülür ve boşluk miktarı hesaplanır.

Servo sistemlerde backlash testleri

Servo motor kontrollü sistemlerde yazılım üzerinden yön değişimi testleri yapılarak backlash değeri analiz edilebilir.

Backlash Nasıl Azaltılır veya Önlenir?

Backlash tamamen yok edilemese de minimum seviyeye indirilebilir. Bunun için doğru ürün seçimi ve montaj kritik öneme sahiptir.

Yüksek hassasiyetli düşük backlash planet redüktörlerin tercih edilmesi, doğru hizalama yapılması ve ön yüklemeli (preload) sistemlerin kullanılması en etkili yöntemlerdir. Ayrıca düzenli bakım ve uygun yağlama, zamanla oluşacak boşluk artışını geciktirir.

Backlash ile Boşluk (Play) Arasındaki Fark

Backlash, dişli sistemlerdeki açısal boşluğu ifade ederken, “play” daha genel bir mekanik gevşeklik kavramıdır. Yani play, sadece dişliler değil tüm mekanik bağlantılardaki boşlukları kapsar. Backlash ise sadece dişli temas yüzeyleriyle ilgilidir.

Planet Redüktör Seçerken Backlash Neden Önemlidir?

Redüktör seçiminde backlash değeri, sistemin hassasiyetini doğrudan belirler. Düşük backlash, daha yüksek pozisyon doğruluğu ve daha stabil çalışma anlamına gelir. Özellikle CNC, robotik ve otomasyon sistemlerinde yanlış backlash seçimi, üretim hatalarına ve verim kaybına neden olabilir. Bu nedenle uygulamaya uygun doğru backlash değeri seçimi kritik bir mühendislik kararıdır.

Planet Redüktörlerde Backlash Kontrolünün Önemi

Backlash kontrolü, sadece performans değil aynı zamanda sistem ömrü açısından da büyük önem taşır. Düşük ve kontrollü backlash değerleri, hem daha hassas hareketler sağlar hem de mekanik bileşenlerin daha uzun ömürlü olmasına katkı sunar. Bu nedenle doğru redüktör seçimi ve düzenli kontrol, endüstriyel sistemlerde sürdürülebilir verimlilik için vazgeçilmezdir.

Planet redüktörlerde backlash, küçük bir teknik detay gibi görünse de sistem performansını doğrudan etkileyen kritik bir parametredir. Doğru ürün seçimi, doğru montaj ve düzenli bakım ile backlash etkisi minimuma indirilebilir ve yüksek hassasiyetli, stabil çalışan sistemler elde edilebilir.
