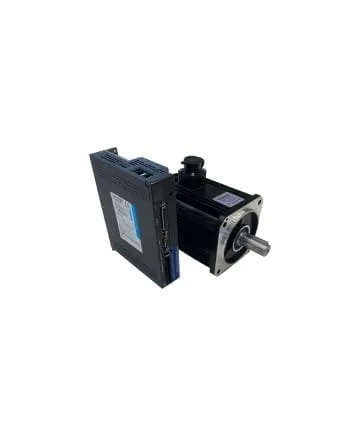

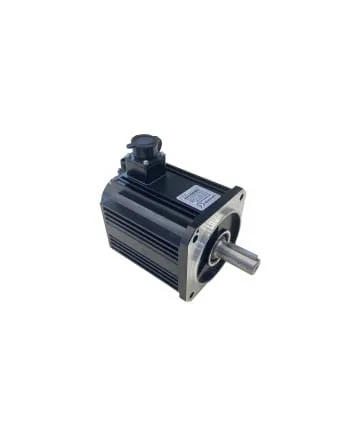

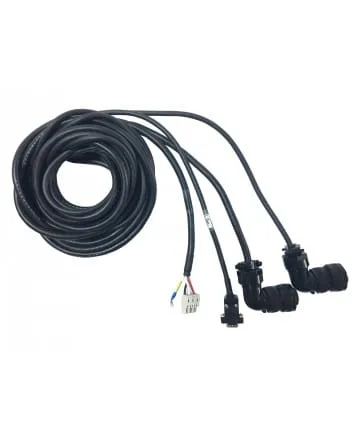

Servo Motor Set 2.3 kW - 130LZ-2300 - LZ300
SKU: 130LZ-2300 - LZ300
| GÜÇ | 2.3 kW |
| TORK | 15 Nm |
| DEVİR | 2000 devir/dak |
| FLANŞ | 130×130 mm |
$600,00
Servo Motor Montaj Ölçüleri
2.30 kW değerinde ve 220 volt voltaj akımına sahip model 130LZ-2300 | LZ300 servo motor, 14.64 Nm tork değerinde olup, Dakikada 2000 devir hızına ulaşmaktadır. 130×130 flanş gücündeki 2.30 kW servo motor fiyatını inceleyerek satın alabilirsiniz.
Harici Direnç Değerleri :220watt ,50ohm
Servo Motor Sürücü Kurulum Ayarları
130LZ-M15015 | LZ3a-30LN 2.30 kW Servo Motor Özellikleri
- Servo motor çalışma ortamı: Operation: 0℃ ～ 40℃ Storage: -40℃ ～ 50℃
- Kutuplar: 4 kutuplu servo motor
- Arttırımlı enkoder çizgi: 2500 / 5000PPR
- Absolute enkoder: 17
- Nem Oranı maksimum: Çalışma (Yoğuşmasız şekilde) %40 ~ %80 Depolama: (Nemsiz yoğunlaşma şeklinde) %93’ün altında
- Yalıtım Sınıfı: B
- Servo Motor Koruma Sınıfı: IP54
- Servo Motor İzolasyon Gerilimi: AC1500V, 2 dakika
- Servo Motor İzolasyon Direnci: DC500V, 10MΩ veya daha fazla
- Yapı: Kendinden soğutmalı servo motor
- Titreşim: 2.5G veya daha az
- Rakım: 1000m veya daha az
- Çalışma: Servo motor aralıksız çalışır.
- Servo Motor Montaj: Flanşlı Montajı
LZ100 Uyumlu Servo Motor Özellikleri
| Model | P100S-40 | P100S-75 |
| Güç | 0.05KW~0.4KW | 0.75KW~1KW |
| Ana Devre | 1 fazlı AC220V-15%~10% 50/60Hz | |
| Kontrol Modu | 0: Position, 1: Speed, 2: Torque, 3: Position & Speed, 4: Position & Torque, 5: Speed & Torque | |
| Koruma Fonksiyonu | Aşırı hız, Aşırı voltaj, Düşük voltaj, Aşırı yük, Ana güçte anormallik, Anormal enkoder, Konum dışı hatası vb. | |
| Monitör Fonksiyonu | Hız, Mevcut pozisyon, Komut darbe birikimi, Pozisyon sapması, Motor torku, Motor akımı, Çalışma durumu vb. | |
| Kontrol Girişi | 1: Servo açık, 2: Alarm temizleme, 3: CCW sürücü engelleme, 4: CW sürücü engelleme, 5: Sapma sayacı temizleme, 6: Komut darbe engelleme, 7: CCW tork sınırı, 8: CW tork sınırı | |
| Kontrol Çıkışı | Servo hazır, Servo alarmı, Konumlandırma tamamlandı, Mekanik frenleme | |
| Rejenerasyon Frenlemesi | Dahili/Dışarıda yerleşik | |
| Yük | Motor torkunun 3 katından az | |
| Görüntülemek | 5 LED dijital ekran ve 4 tuş | |
| İletişim | RS485 | |
| Pozisyon Kontrol Modu | Pulse Input Mode | 0: Pulse+Direction |
| 1: CCW/CW Pulse | ||
| 2: A/B Phase Orthogonal Pulse | ||
| 3: Internal Position Control | ||
| Elektronik Dişli Oranı | 1-32767/1-32767 | |
LZ100 Pozisyon Modu
| LZ100 Pozisyon Modu | ||
| Servo Enable Sinyal ile veya Parametreden yapılacaksa | ||
| Pin 16 | > | + 24 VDC |
| Pin 20 | > | 0 VDC |
| Paramentreden | > | ENABLE |
| Parametre 53 | > | 1 |
| PULSE / DIR Çıkışları 5 VDC ise; | ||
| Pin 5 | > | PULSE + |
| Pin 21 | > | PULSE – |
| Pin 6 | > | DIR + |
| Pin 22 | > | DIR – |
| PULSE / DIR Çıkışları 24 VDC ise | ||
| Pulse + ve DIR + çıkışlarına 1’er adet 2,4 kohm 0,5 watt direnç girilecek. | ||
| Alarm Bağlantısı | ||
| Pin 33 | > | D02 + |
| Pin 34 | > | D02 – |
| Alarm Input Pozitif ise; | ||
| Pin 33 | > | + 24 VDC |
| Pin 34 | > | Alarm Input |
| Alarm Input Negatif ise; | ||
| Pin 33 | > | Alarm Input |
| Pin 34 | > | 0 VDC |
| Manyetik Fren Tetikleme | ||
| Pin 37 | > | D04 + |
| Pin 38 | > | D04 – |
| 0 VDC ile Röle Tetikleme | ||
| Pin 37 | > | Röletetik |
| Pin 38 | > | 0 VDC |
| Enkoder Sıfırı Bağlantısı | ||
| Z0 Sinyal | ||
| Pin 31 | > | D01 + |
| Pin 32 | > | D01 – |
| Pin 32 | > | 0 VDD |
| Pin 31 | > | Z0 Input |
Sinyal Kablosu Renkleri
| LZ100 Servo Sürücü Sinyal Kablosu Renkleri | |
| Pin No | Fonksiyon |
| 22 | DIR (SIGN) – |
| 21 | PULSE – |
| 34 | ALM – |
| 6 | DIR (SIGN) + |
| 5 | Pulse + |
| 33 | ALM + |
| 20 | 0 Vdc (Harici Besleme) |
| 16 | +24 Vdc (Harici Besleme) |
Hız Kontrol Parametreleri
Jog Modu Parametreleri
Not: Yukarıdaki yönlendirmelerden sonra “pozisyon moduna getirmek isterseniz parametreleri fabrika ayarına getiriniz.”
Analog Tork Kontrol Modu
| Analog Tork Kontrol Modu | |||
| PA4 | > | 2 | |
| PA 29 | > | 100 (10 VDC geldiğinde %100 tork üretecek) | |
| PA 32 | > | 0 | |
| PA 50 | > | 1000 d/dk tork değerine ulaşmak için kullanacağı hız değeri | |
| PA 90 | > | istenilen tork değeri (ulaşıldığında ATRQ çıkış verecek) | |
| Pin 44 | > | + 24 VDC | Harici Besleme |
| Pin 16 | > | 0 VDC | |
| Pin 20 | > | 0 VDC > | Servo ON |
| Pin 24 | > | + 10 VDC | -10V ~ +10V |
| Pin 9 | > | 0 VDC | |
Servo Sürücü Bağlantı Şeması
Pozisyon Modu Kablolaması
LZ100 Easy Manuel Servo Sürücü Manueli
Servo Motor 3D Modeli
| Güç | 2.3 kW |
|---|---|
| Tork | 15 Nm |
| Devir | 2000 devir/dak |
| Flanş | 130×130-mm |
| Servo Motor Sürücü | LZ Serisi |
| Servo Motor Voltaj | 220 Volt |
