Frenli Servo Motor 1.5 KW - 130LZ-M06025 - LZ3a-30LN

SKU: Frenli - 130LZ-M06025 - LZ3a-30LN

GÜÇ	1.5 kW
TORK	6.0 Nm
DEVİR	2500 devir/dakika
FLANŞ	130×130 mm

$640,00

*Kablo Seçimi

Bu ürün:: Frenli Servo Motor 1.5 KW - 130LZ-M06025 - LZ3a-30LN $640,00
Falcon Helis Planet Redüktör 90PF10K-130SY HELICAL $160,00

Toplam fiyat: $760,00 ~~$800,00~~

Birlikte satın alındığında 5% tasarruf

Pozisyon Kontrol Modu Analog Tork Kontrol Modu Torka Ulaştı Paramtresi Hız Ayar Modu LZ3A Kablo Numaraları Giriş – Çıkış Fonksiyonları Oryantasyon

130LZ-M06025 – LZ3a-30LN İncremental Frenli Servo Motor Özellikleri

130LZ-M06025 – LZ3a-30LN İncremental frenli servo motor çeşitleri özelliklerine göre değişiklik göstermektedir. 130LZ-M06025 – LZ3a-30LN İncremental frenli servo motor, 1.5 kw güç değerine sahip olmakla beraber, aynı zamanda CNC tezgahlarında, paketleme makinalarında, robot kollarında ve diğer hassas uygulamalarda kullanmak için ideal bir incremental frenli servo motor çeşididir. Bu sayede uygulamanın kontrol edilen yükünü sabit bir hızda tutarak, hassas ve dinamik şekilde çalışmasını sağlar. Birçok üretici tarafından tercih edilen, 130LZ-M06025 – LZ3a-30LN incremental frenli servo motor çeşidi, akılcı çözümler sunmaktadır. 6.0 Nm’lik tutma torku ile 130LZ-M06025 – LZ3a-30LN incremental frenli servo motorunuzun profesyonel bir hassas ve dinamik bir hızda çalışmasına olanak tanır. Buna ek olarak 80×80 mm’lik flanş değeri makinanızın verimli ve güvenli çalışmasını destekler. Şahin Rulman’dan 130LZ-M06025 – LZ3a-30LN incremental frenli servo motor çeşidini hemen sipariş vererek, makinanızın profesyonel bir şekilde çalışmasını sağlayabilirsiniz.

130LZ-M06025 – LZ3a-30LN İncremental Frenli Servo Motor Fiyatları

İncremental frenli servo motor fiyatları genel olarak özelliğine göre değişmektedir. 2500 devir güce sahip 130LZ-M06025 – LZ3a-30LN incremental frenli servo motor fiyatı oldukça avantajlıdır. Makinanızı kullanırken performansını ve işlevselliğini artıran 130LZ-M06025 – LZ3a-30LN incremental frenli servo motor çeşidini, hemen sipariş vererek, kısa sürede sahip olabilirsiniz.

LZ3a(b)-20L/30L 130LZ-M04025 1.0 kW Frenli Servo Motor Özellikleri

Frenli Servo Motor çalışma ortamı: Operation: 0℃ ～ 40℃ Storage: -40℃ ～ 50℃
Kutuplar: 4 kutuplu Frenli Servo Motor
Arttırımlı enkoder çizgi: 2500 / 5000PPR
Absolute enkoder: 17
Nem Oranı maksimum: Çalışma (Yoğuşmasız şekilde) %40 ~ %80 Depolama: (Nemsiz yoğunlaşma şeklinde) %93’ün altında
Yalıtım Sınıfı: B
Frenli Servo Motor Koruma Sınıfı: IP54
Frenli Servo Motor İzolasyon Gerilimi: AC1500V, 2 dakika
Frenli Servo Motor İzolasyon Direnci: DC500V, 10MΩ veya daha fazla
Yapı: Kendinden soğutmalı Frenli Servo Motor
Titreşim: 2.5G veya daha az
Rakım: 1000m veya daha az
Çalışma: Frenli Servo Motor aralıksız çalışır.
Frenli Servo Motor Montaj: Flanşlı Montajı

LZ3A Uyumlu Servo Motor Özellikleri

Model	LZ3-20L	LZ3-30L	LZ3-40L	LZ3-50L	LZ3-75L	LZ3-25H	LZ3-50H	LZ3-75H
Giriş Güç Kaynağı	Tek faz / üç faz 220VAC -15%~+10% 50/60Hz veya Üç faz 380VAC -15%~+10% 50/60Hz
Çalışma Sıcaklığı	0℃ ~ 40℃
Depolama Sıcaklığı	-40℃ ~ 50℃
Çalışma Nemi	40% ~ 80% (yoğuşmasız)
Depolama Nemi	%93’ten düşük (yoğuşmasız)
Atmosfer Basıncı	86kPa ~ 106kPa
Koruma Sınıfı	IP20
Kontrol Modu	Pozisyon, Hız, Tork, Pozisyon/Hız, Hız/Tork, Pozisyon/Tork
Dijital Giriş	8 adet programlanabilir giriş terminali (fotoelektrik izolasyonlu)
Dijital Çıkış	6 adet programlanabilir çıkış terminali (fotoelektrik izolasyonlu)
Encoder Sinyali Çıkışı	A, B, Z diferansiyel çıkış; Z sinyali open collector çıkışı
Pozisyon Giriş Frekansı	Diferansiyel giriş: ≤500kHz, Tek uçlu giriş: ≤200kHz
Komut Modu	Pulse + yön; İleri/geri pulse; Ortogonal pulse
Elektronik Dişli Oranı	1～32767 / 1～32767
Hız Komutu Girişi	±10VDC, giriş empedansı 10kΩ
Hızlanma/Yavaşlama Komutu	Parametre ile ayarlanır (P-060 / P-061)
Hız Komutu Kaynağı	Analog sinyal, dahili hız komutu
Tork Komutu Girişi	-10V ～ +10V, giriş empedansı 10kΩ
Tork Sınırlandırma	Parametre ile ayarlanır (P-065 / P-066)
Tork Komutu Kaynağı	Analog sinyal, dahili tork komutu
Monitör Fonksiyonları	Hız, mevcut pozisyon, pozisyon sapması, motor torku, motor akımı, komut pulse frekansı vb.
Koruma Fonksiyonları	Aşırı hız, aşırı voltaj, aşırı akım, aşırı yük, fren hatası, encoder hatası, pozisyon aşımı, komut aşımı vb.
Hız Frekans Cevabı	≥800Hz
Hız Dalgalanma Oranı	＜±0.03% (yük 0～100%), ＜±0.02% (güç -15%～+10%)

LZ3A Servo Motor Pozisyon Kontrol Modu

Pozisyon Kontrol Modu İçin Anahtar Parametre Ayarları
Parametre	Ayar Değeri	Parametre Açıklaması
P-004	0 (Varsayılan)	Pozisyon kontrol moduna ayarla
P-029	1 (Varsayılan)	Elektronik dişli bölücü
P-030	1 (Varsayılan)	Elektronik dişli çarpanı
P-035	0 (Varsayılan)	Pulse giriş modu 0: Pulse + Yön 1: İleri/Geri Pulse 2: Ortogonal Pulse
P-036	0 (Varsayılan)	Pulse yönü 0: Normal Yön 1: Ters Yön
P-005	50 (Varsayılan)	Hız döngüsü orantılı kazanç
P-006	20 (Varsayılan)	Hız döngüsü integral zaman sabiti
P-009	40 (Varsayılan)	Pozisyon döngüsü orantılı kazanç
P-007	40 (Varsayılan)	Tork filtreleme zaman sabiti
P-019	50 (Varsayılan)	Hız algılama filtreleme zaman sabiti
P-021	0 (Varsayılan)	Pozisyon döngüsü ileri besleme kazancı (Aralık: 0-128)
P-022	10 (Varsayılan)	Pozisyon döngüsü ileri besleme filtreleme süresi (Birim: 1ms, Kapsam: 2-1000)
P-040	0 (Varsayılan)	Pozisyon komut yumuşatma filtresi (Birim: 1ms, Kapsam: 0-1000)
P-024	0 (Varsayılan)	Enkoder Pulse çıkış polaritesini ayarla. 0: Ters çevrilmeden, 1: Ters çevirerek

LZ3A Analog Tork Kontrol Modu

Analog Tork Kontrol Modu
P004	>	2
P026	>	0
P055	>	Başlangıç yönü değiştirme
P075	>	Maksimum hız limiti (yüksek hız alarmı)
P078	>	Çalışma hız aralığı
Parametre E-Set yapıldıktan sonra kapatıldığında POWER IŞIĞI sönene kadar beklenmesi gerekir.
0-10 Watt	>	Pin 10 (DA- veya AS-)
0 Watt	>	Pin 11 (ENDA)
-10 Watt ~ 10 Watt	>	-10Watt v 10 Watt DA+ DA-
Servo ON	>	+24 VDC > COM + (31)
0 Watt	>	D11 (16)
Alarm	>	0 Watt > D0 COM (23)
Alarm Input (Negatif)	>	DO2 (5)

Torka Ulaştı Haberi İçin Gerekli Parametre ve Şeması İçin Tıklayın ↓

DO Fonksiyonları Listesi
S/N	Sembol	DO Fonksiyonu	S/N	Sembol	DO Fonksiyonu
0	OFF	Geçersiz oldu	8	BRK	Elektromanyetik fren
1	ON	Geçerli oldu	9	RUN	Servo çalışıyor
2	SRDY	Servo hazır	10	NEAR	Konum yakınlığı
3	ALM	Alarm	11	TRQL	Tork sınırı
4	ZSP	Sıfır hız	12	SPL	Hız sınırı
5	COIN	Konumlandırma tamamlandı	14	PtoS	Konum/Hız modu geçişi tamamlandı
6	ASP	Hız hedefe ulaştı	15	PtoT	Konum/Tork modu geçişi tamamlandı
7	ATRQ	Tork hedefe ulaştı	16	StoT	Hız/Tork modu geçişi tamamlandı
20	DO3_ZOUT	Sıfır noktasına dönüş Z sinyali çıkışı (yalnızca DO3 bu işlevi destekler)

Dijital Çıkış Parametreleri
Parametre	Adı	Parametre Aralığı	Varsayılan Değer	Birim	Geçerli
P108	Dijital giriş DO1 fonksiyonu	-12～12	2	–	TÜMÜ
P109	Dijital çıkış DO2 fonksiyonu	-12～12	3	–	TÜMÜ
P110	Dijital çıkış DO3 fonksiyonu	-12～12	8	–	TÜMÜ
P111	Dijital çıkış DO4 fonksiyonu	-12～12	5	–	TÜMÜ
P112	Dijital çıkış DO5 fonksiyonu	-12～12	0	–	TÜMÜ
P113	Dijital çıkış DO6 fonksiyonu	-12～12	0	–	TÜMÜ

Tork Parametreleri
Parametre	Adı	Parametre Aralığı	Varsayılan Değer	Birim	Geçerli
P157	Tork Erişim Seviyesi	-300～300	100	%	TÜMÜ
P158	Erişilen Tork Farkı	0～300	5	%	TÜMÜ
P159	Erişilen Tork Polaritesi	0～1	0	–	TÜMÜ

Dahili Hız Ayar Modunu Değiştirme

Dahili Hız Ayar Modunu Değiştirme
P004	>	3 (Switch Pulse/Speed)
P104	>	16 (Pin2 CMODE)
P025	>	1 (Internal Set Speed)
P097	>	33 (Limit İptal)
P075	>	Maksimum Hız
P060	>	Kalkış Zamanı
P061	>	Duruş Zamanı
P138	>	1. Dahili Hız (Pin 1)
P139	>	2. Dahili Hız (Pin 17)
P140	>	3. Dahili Hız (Pin 1+17)
P101	>	10
P102	>	11
Bağlantı Bilgileri için Tıklayın ↓
+24 VDC	>	Pin 31 (Bağlı Kalacak)
0 Volt	>	Pin 16 (Servo ON)
0 Volt	>	Pin 1 (1. Hız)
0 Volt	>	Pin 17 (2. Hız)
0 Volt	>	Pin 1 + Pin 17 (3. Hız)

LZ3A Kablo Numaraları

24V Bağlantıları
SIGN+	38
SIGN-	8
PULS+	39
PULS-	9
ALM+	5
ALM-	23
SON	16
COM+	31

5V Bağlantıları
SIGN+	24
SIGN-	8
PULS+	25
PULS-	9
ALM+	5
ALM-	23
SON	16
COM+	31

Dijital Giriş ve Çıkış Fonksiyonları Listesi

DO Fonksiyon Listesi
No	Sembol	DO Fonksiyonu
0	NULL	Fonksiyon yok
1	ALM	Alarm çıkışı
2	INP	Konumda çıkışı
3	SERVO	Servo açık durumu
4	DIR	Dönüş yönü
5	ZSPD	Sıfır hız tespiti
6	SPD	Hız tespiti
7	ZERO	Sıfır pozisyonu
8	WARN	Uyarı çıkışı
9	VREADY	Hazır çıkışı
10	HOLD	Konum tutma çıkışı
11	EMGS	Acil durdurma çıkışı
12	SPO1	Hız seçimi çıkışı 1
13	SPO2	Hız seçimi çıkışı 2
14	TPO1	Tork seçimi çıkışı 1
15	TPO2	Tork seçimi çıkışı 2
16	LOCK	Kilit sinyali
17	CMP	Konum karşılaştırma eşleşmesi
18	TRQ	Tork tespiti
19	LOAD	Yük oranı tespiti
20	CMPO	Karşılaştırma çıkışı
21	COIN	Uyum çıkışı
22	CMDIR	Komut yönü çıkışı
23	WARN2	İkinci uyarı çıkışı

DI Fonksiyon Listesi
No	Sembol	DI Fonksiyonu
0	NULL	Fonksiyon yok
1	SON	Servo açık/kapalı
2	EMG	Acil durdurma sinyali
3	SPD0	Hız seçimi sinyali 0
4	SPD1	Hız seçimi sinyali 1
5	SPD2	Hız seçimi sinyali 2
6	TQD0	Tork seçimi sinyali 0
7	TQD1	Tork seçimi sinyali 1
8	ORG	Referans konum sıfırlama
9	CLR	Alarm sıfırlama
10	HOLD	Konum tutma etkinleştirme
11	CCLR	Konum karşılaştırma sıfırlama
12	PSON	Darbe çıkış açık/kapalı
13	TRQS	Tork sınır tespiti
14	PGSEL	Sayfa seçimi sinyali
15	PC	Konum komut sıfırlama
16	SPD3	Hız seçimi sinyali 3
17	SPD4	Hız seçimi sinyali 4
18	TQD2	Tork seçimi sinyali 2
19	TQD3	Tork seçimi sinyali 3
20	FCLR	Karşılaştırma çıkışı sıfırlama

Enkoder Üzerinden Oryantasyon (Encoder Home)

Servo Sürücü Parametre ve Bağlantı Ayarları
Parametre / Pin	Değer / Bağlantı
P-004	3
Speed Mod	0-10V
Pin 31	+24V
Pin 16	Servo Enable
Pin 2	CW
Pin 17	CCW
NOT: SPEED MOD ENABLE OLMADAN DA ÇALIŞIYOR
Pin 18	Orient
NOT: ORIENT MOD ENABLE OLMADAN DA ÇALIŞIYOR
P184	Orient Hızı
P185	Orient Konumu
D-APo	Encoderin Konumu
Default Input Ayarları
P100	-1
P101	-16
P102	-3
P103	-4
P104	-22
P105	-10
Pin 23	GND
Pin 24	+24V
Pin 22	Röle – NPN

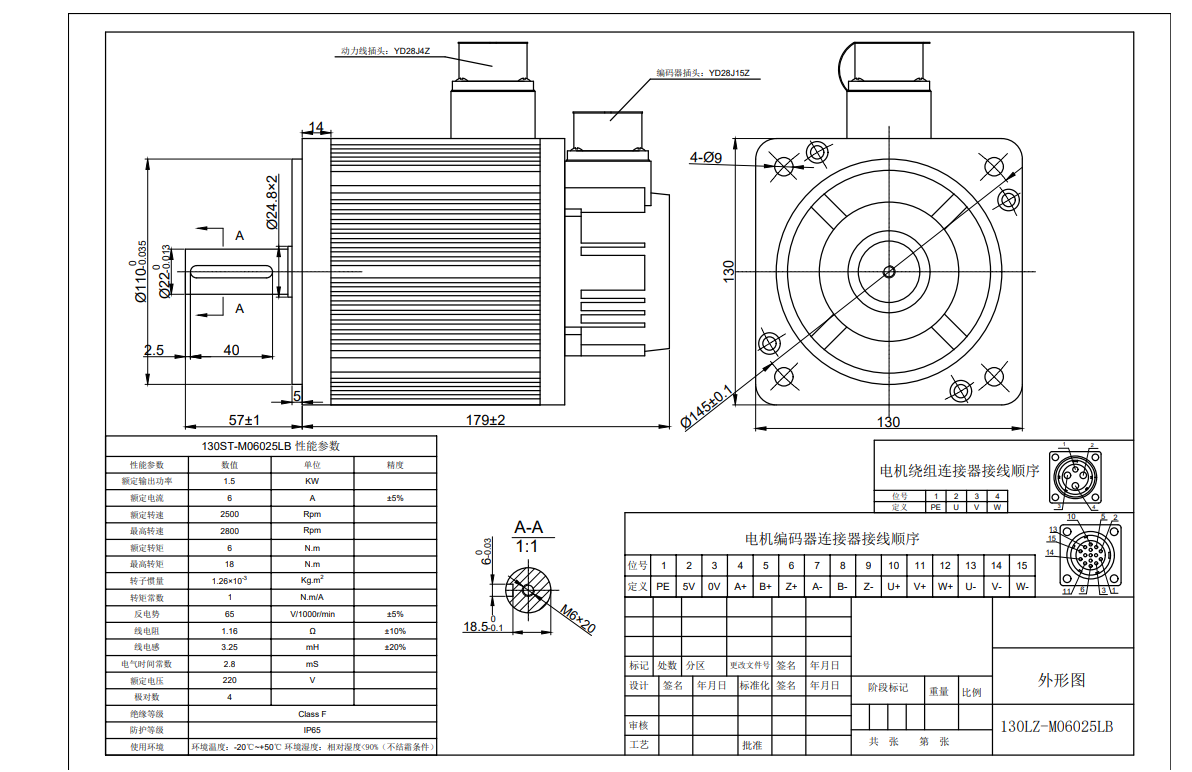

130LZ-M06025 Teknik Çizim

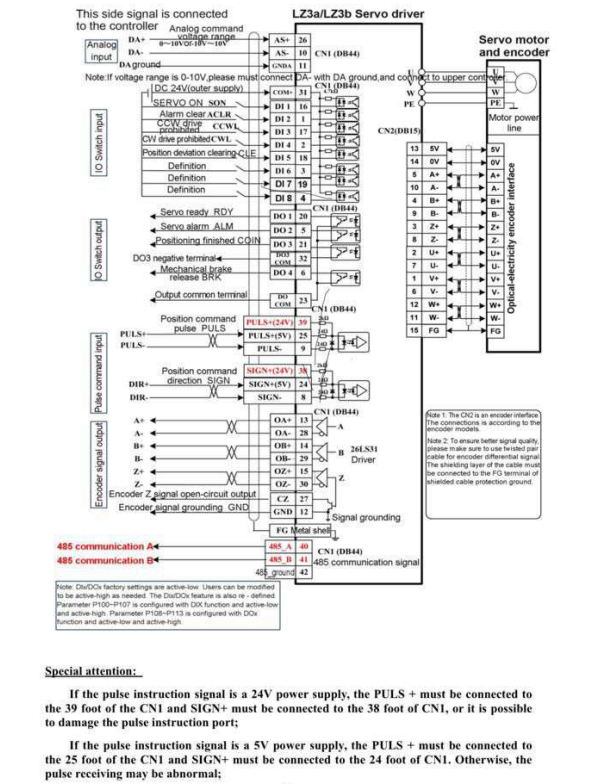

LZ3A Servo Bağlantı Şeması

LZ3A Servo Özet Manuel

LZ3A Servo Full Manuel

Servo Motor 3D Modeli

Stok kodu: Frenli - 130LZ-M06025 - LZ3a-30LN Kategoriler: Elektronik Ürünler, Frenli Servo Motor, Servo Motor

Güç	1.5 kW
Tork	6.0 Nm
Devir	2500 devir/dak
Flanş	130×130-mm
Servo Motor Sürücü	LZ Serisi
Servo Motor Voltaj	220 Volt
