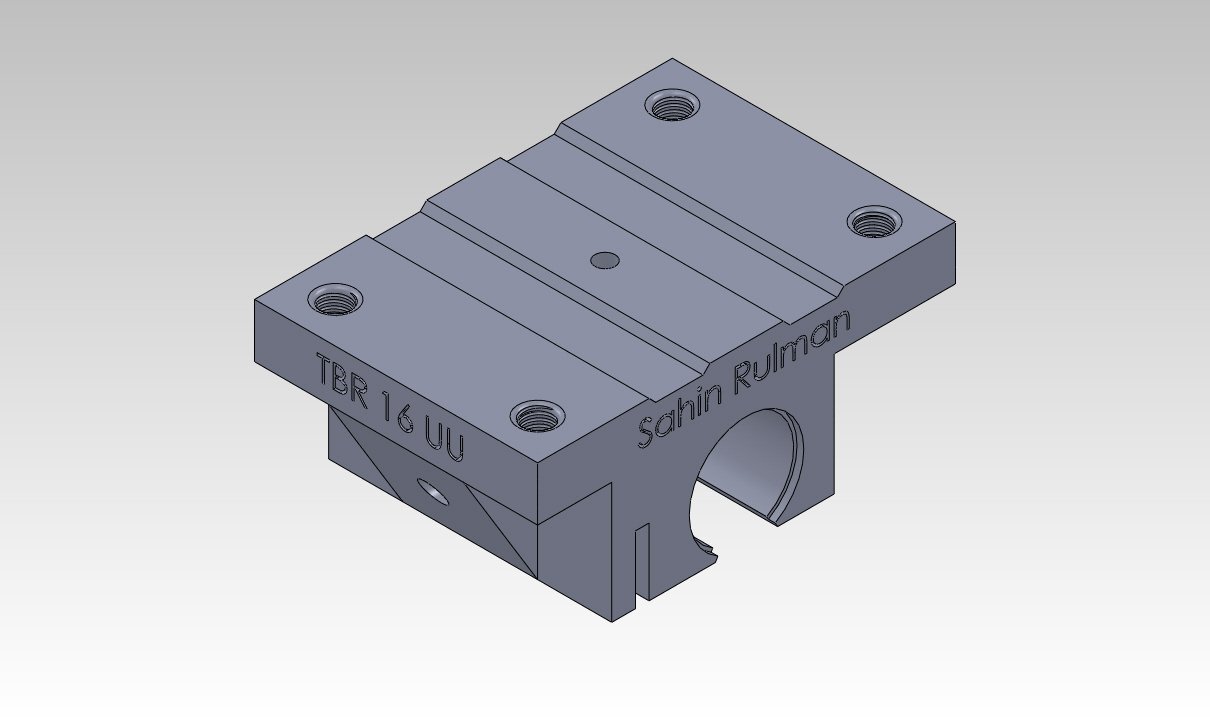

TBR UU Serisi Lineer Rulmanlar

Ölçü: mm

Lineer yataklamalarda mil boyu rijitlik açısından önemlidir. Mil boyu uzadıkça mildeki düşey yüklere karşı dayanım azalır ve aşağı yukarı esneme artar. Mil çapı ve taşınacak yükün ağırlığına göre esneme artar veya azalır. Bu problemi önlemenin yolu milin, üzerindeki civata deliklerinden aleminyum parçaya oradanda gövdeye sabitlenmesidir. TBR xx UU tipi lineer yataklamalar özellikle düşey yüklerde yüksek dayanıma sahiptir. 5 metre gibi uzun mesafelerde dahi gayet uygun bir lineer yataklama sistemidir. Tahrik unsuru olarak genelde triger kayış kullanılır ve TBR yataklar yüksek hızda ileri - geri harekete dayanıklıdır. TBR tipi yatalarda SBR lerden farklı olarak yanda bululan bir yarık ve setskur civata sayesinde yatağı ve bağlı olduğu parçayı belli bir noktada sabit olarak bekletme imkanı vardır.

TBR 16 UU.IGS DOSYASI

TBR 16 UU.SLDPRT DOSYASI
